Назначение и области применения

Монитор радиоизотопный МКС-02 «Дозор» служит для беспрепятственного и эффективного обнаружения несанкционированного перемещения радиоактивных веществ и ядерных материалов через контролируемое пространство. Монитор предназначен для непрерывного измерения уровня излучения от контролируемого объекта, сравнения измеренных значений с уровнем фонового излучения в месте его расположения, сигнализации о превышении измеренных значений над фоном.

Монитор МПС-02 «Дозор» предназначен также для оценки мощности эквивалента амбиентной дозы Ḣ*(10) гамма и нейтронного излучений.

Монитор применяется на различных пунктах пропуска с целью:

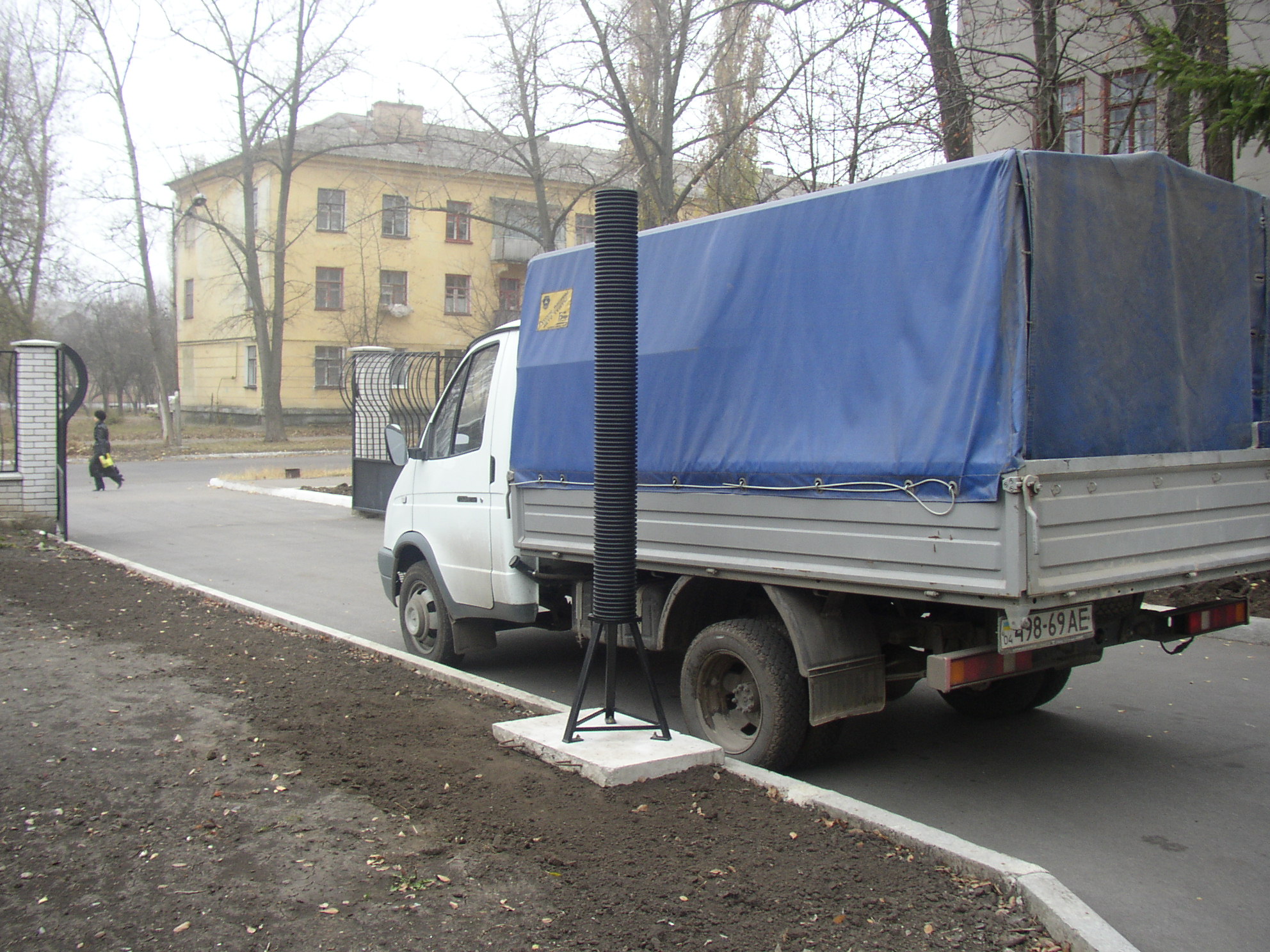

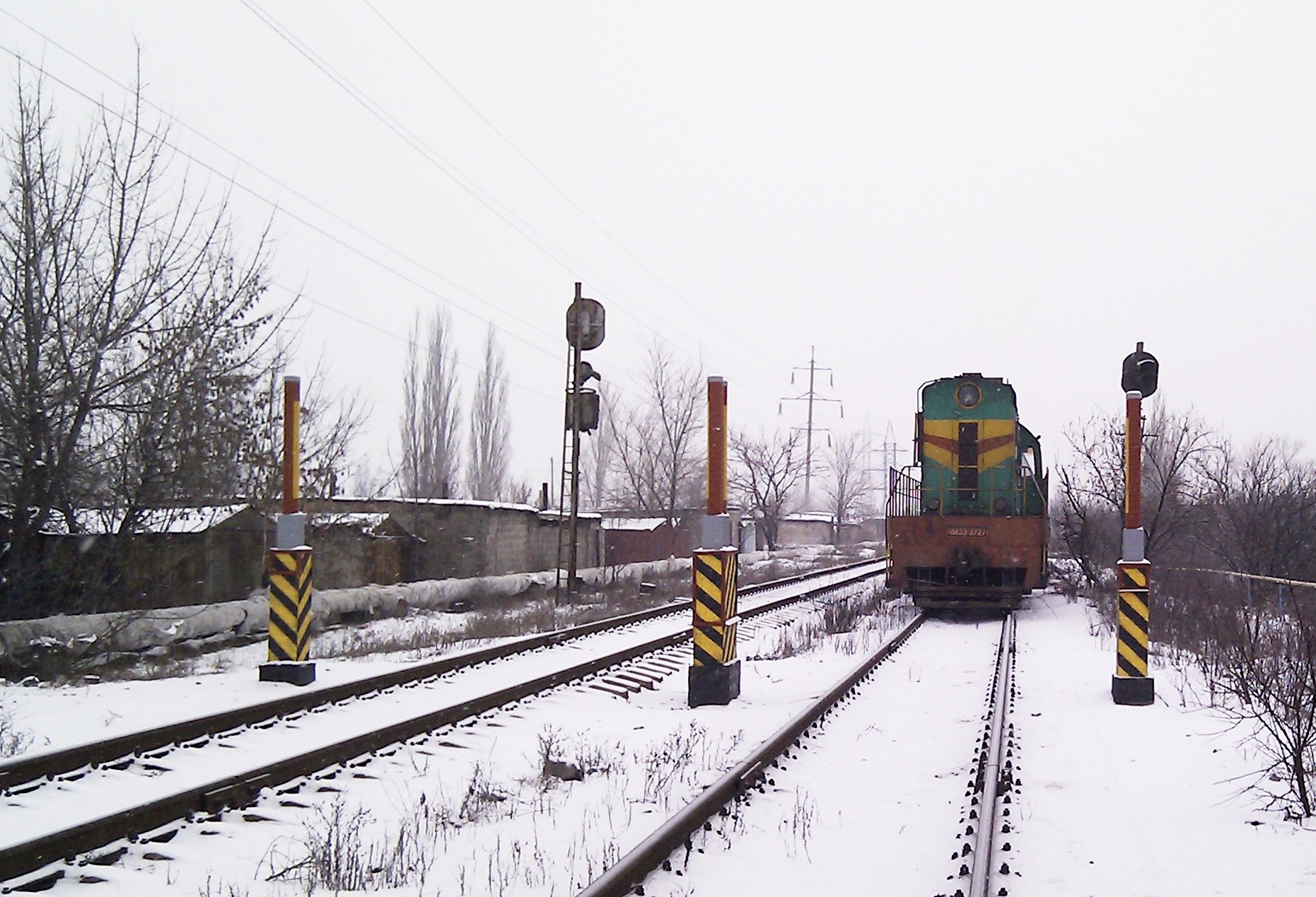

• оперативного выявления фактов перемещения источников ионизирующего излучения по транспортным коммуникациям — железным и автомобильным дорогам, по территориям аэропортов, морских портов, пограничных и таможенных постов и т.п.;
• оперативного обнаружения в пунктах приема вторсырья металлолома, загрязненного радиоактивными веществами, а также обнаружения на перерабатывающих предприятиях сырья с повышенным содержанием естественных радионуклидов;
• оперативного выявления персонала, транспорта или груза, загрязненного радиоактивными веществами, на выходе (выезде) с территории радиационно-опасных объектов (АЭС, пункты захоронения радиоактивных отходов и пр.);

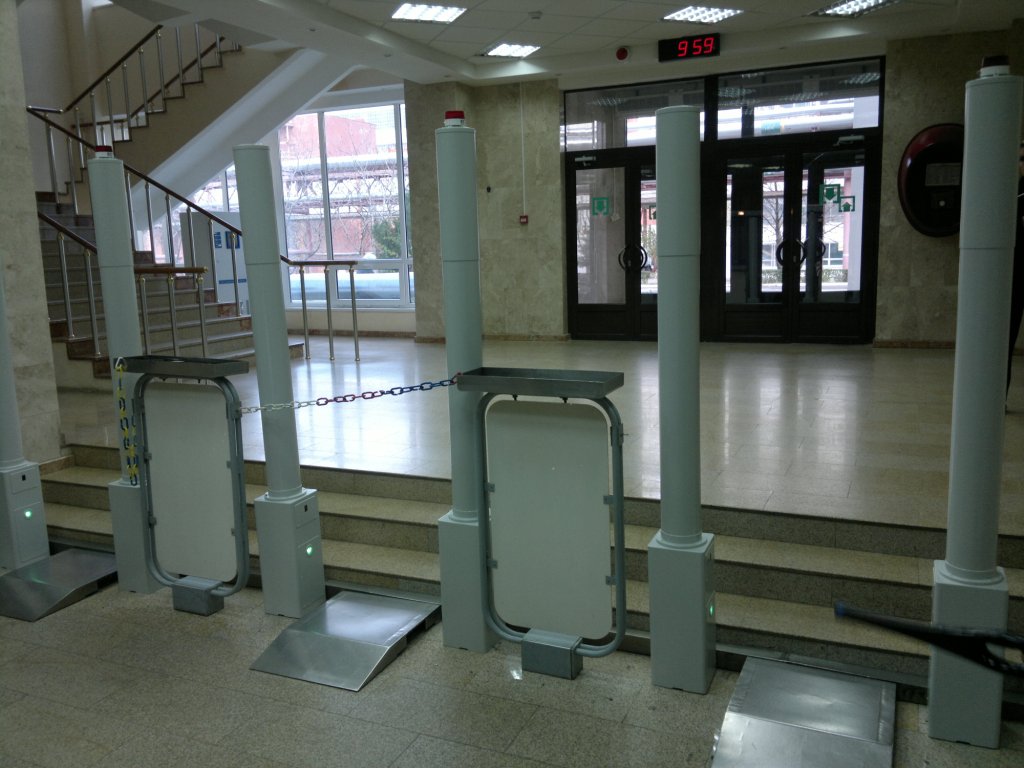

• оперативного выявления фактов несанкционированного перемещения источников ионизирующего излучения через контрольно-пропускные пункты при входе (выходе) на территорию объектов государственной важности, на таможенную территорию и т.п.

Технические характеристики

Параметр	Значение
Пороговая МЭД срабатывания сигнализации при уровне естественного радиационного фона, равном Ḣ*(10)ф, мкЗв/ч	1,05·Ḣ*(10)ф
Диапазон МЭД гамма- и нейтронного излучений в котором минитором, в режиме индикатора, осуществляется оценка измеренного значения, мкЗв/ч	От 0,05 до 50,0
Время реакции монитора на появление в зоне контроля источника ионизирующего излучения, имеющего активность, превышающую пороговую, не более, с	1
Длина кабеля между устройством детектирования и пультом управления, м	до 1200
Интерфейс связи между составными частями монитора и с системами верхнего уровня	RS422/RS485
Диапазон рабочих температур, °С	от -40 до + 50
Относительная влажность	до 98 % при 35°С
Степень защиты оболочек, не хуже	IP54
Гарантийный срок эксплуатации	2 года
Питание монитора осуществляется от сети переменного тока напряжением от 187 до 242 В частотой 50 Гц

Программное обеспечение «Атлант»

Программное обеспечение «Атлант» предусматривает, наряду с организацией автоматического опроса периферийных устройств Монитора и автоматического ведения архива данных, следующие функции:

1. вывод на дисплей информации:
   • об измеренном значении МЭД гамма — и нейтронного излучений (оценка) в зоне контроля;
   • о текущей скорости счета импульсов на выходе блока детектирования соответствующей точки контроля;
   • о наличии фактов превышения пороговых уставок;
   • о наличии неисправностей в устройствах Монитора, блоках детектирования и каналах связи;
   • о численных значениях установленных оператором пороговых уставок и других параметров;
2. вывод аудио и визуальных сигналов о возникновении неисправностей и о превышении пороговых уставок в точках контроля;
3. вывод обобщенной диагностической информации о состоянии устройств Монитора;
4. регистрацию с заданной периодичностью результатов контроля в базе данных, с привязкой ко времени и точке контроля (мониторинг);
5. регистрацию в базе данных полного перечня возникающих неисправностей.

Персональный компьютер с установленной на нем программой «Атлант» может выступать в качестве устройства индикации и протоколирования событий, связанных с радиационной обстановкой, происходящих на контролируемой территории.

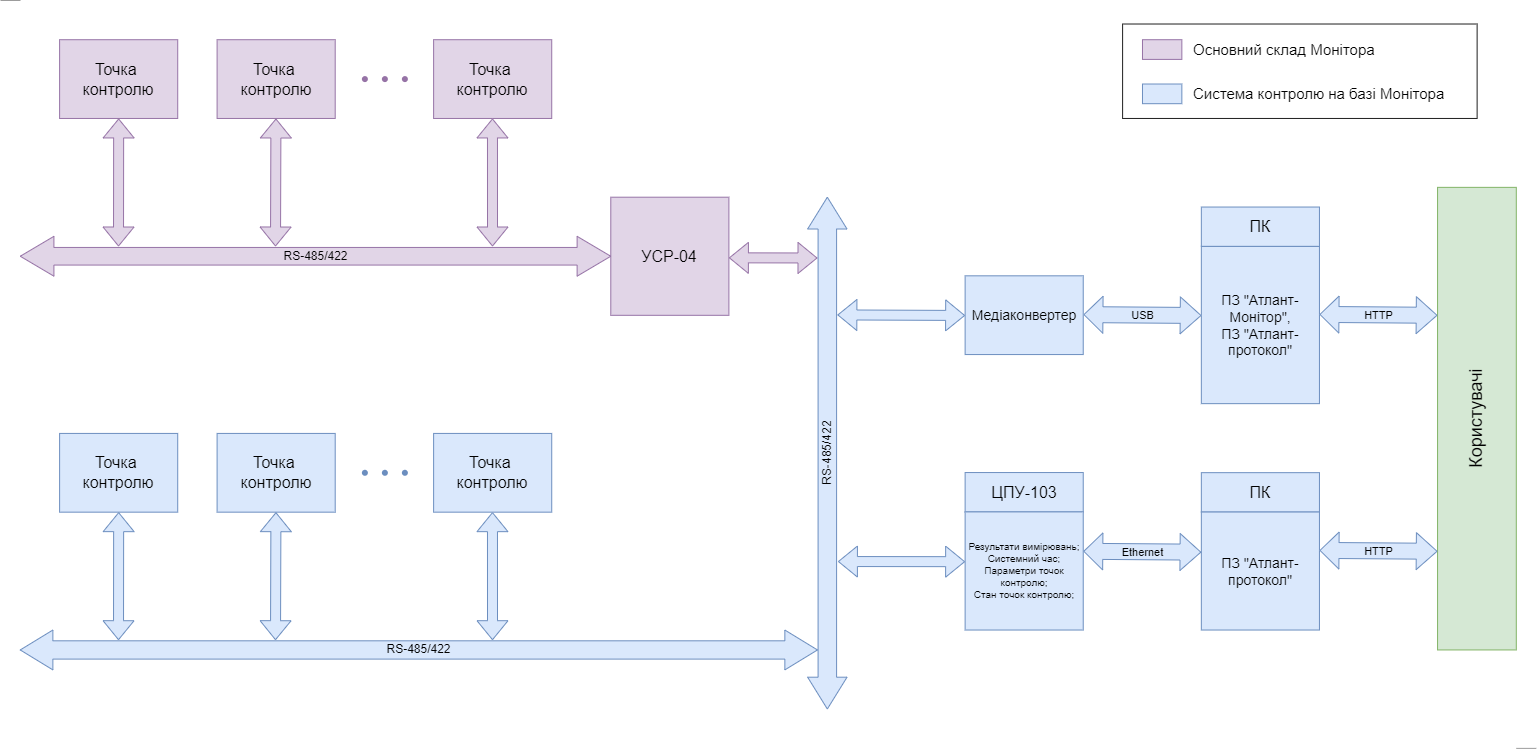

Блок-схема информационных потоков монитора МПС-02 «Дозор»

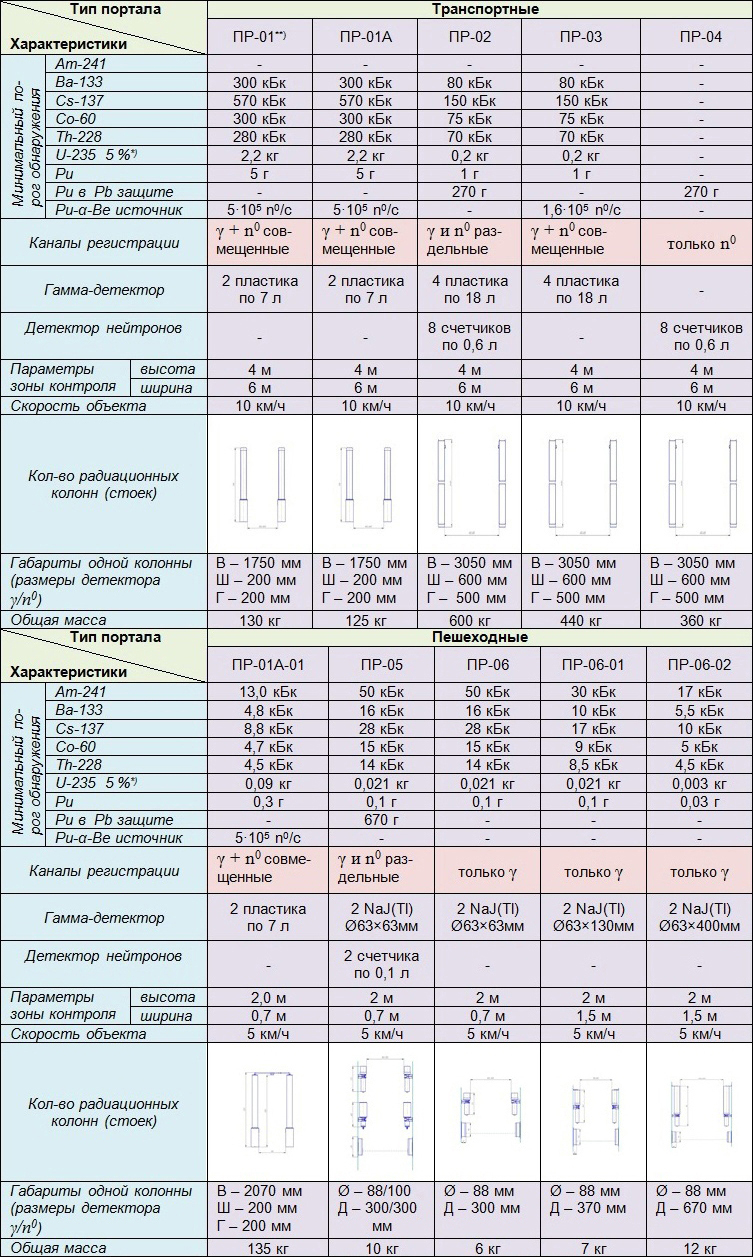

Пороги обнаружения ядерных и радиационных материалов мониторами МПС-02 «Дозор» (фон <0,25 мкЗв/ч, р_лс = 1 из 1000)

^*) – уран с обогащением ²³⁵U до 5 %, эквивалентный по отклику стандартному образцу из плутония (не менее 93,5 % ²³⁹Pu, не более 6,5 % ²⁴⁰Pu)
^**) – корпус портала выполнен в вандалоустойчивом исполнении

Монитор радиационный МПС-02 с дополнительным блоком детектирования БДМГ-300, в расширение своих функциональных возможностей, может использоваться как стационарный дозиметр с цифровой индикацией показаний и микропроцессорным управлением для измерения МЭД гамма-излучения в месте расположения монитора.

Дополнительные технические характеристики монитора радиационного МПС-02 при совместной работе с блоком детектирования БДМГ-300:

• диапазон измерения МЭД гамма излучения от 0,01 мкЗв/ч до 10 Зв/ч;
• энергетическая зависимость чувствительности относительно энергии 0,662 МэВ в диапазоне 0,05…1,25 МэВ, не более ±25 %;
• погрешность измерения МЭД (Р=0,95), не более ±25 %;
• диапазон энергий регистрируемого гамма — излучения от 0,05 до 3,0 МэВ;
• время установления рабочего режима не более 10 мин;
• нестабильность показаний за время непрерывной работы 24 ч., не более 5 %;
• допускаемая дополнительная погрешность МЭД на каждые 10°С отклонения температуры от 20°С, не более 5 %;
• предусмотрена возможность проведения метрологической поверки блока детектирования на рабочем месте по контрольному источнику ионизирующего излучения с использованием приспособления для установки контрольного источника;
• степень защиты оболочки не хуже IP 54 по ГОСТ 14254-96.
