Сигнализатор светосигнальный обобщенный ОСС-02

Назначение и области применения

Сигнализатор светосигнальный обобщенный ОСС-02 предназначен для использования в составе программно-технического комплекса «Атлант» (ПТК «Атлант»), в системах поддерживающих обмен информацией по интерфейсу RS-422 (RS-485) и протокола DiBUS.

Представляет собой устройство, подключаемое к информационной магистрали и обеспечивающее подачу обобщенного светового и звукового сигнала, вырабатываемого на основе анализа получаемой информации от контролируемых им устройств:

  • о выходе измеряемых значений величин за пределы заданного диапазона;
  • о нарушении информационного обмена;
  • о функционировании и неполадках.

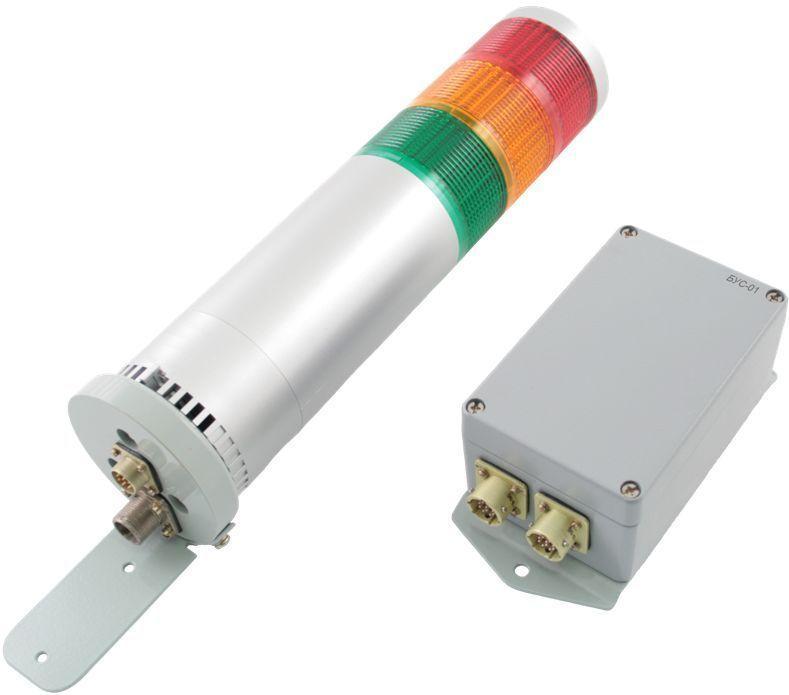

Сигнализатор светосигнальный обобщенный ОСС-02

Сигнализатор ОСС-02 состоит из:

  • узла сигнализации ОСС-01 и
  • блока управления БУС-01.

Сигнализатор производится в двух исполнениях в зависимости от типа интерфейса RS-422 или RS-485.

Технические характеристики

Параметр Значение

Количество точек контроля (ТК), обслуживаемых сигнализатором

1-8

Время установления рабочего режима

не превышает 1 мин

Время непрерывной работы сигнализатора

не ограничено

Допустимые условия эксплуатации:

  • диапазон рабочих температур
  • предельное значение относительной влажности
  • атмосферное давление в диапазоне
  • содержание в воздухе коррозионно-активных агентов
    соответствует типам атмосферы


от минус 20 до + 50 °C
90 % при +35 °C
от 84,0 до 106,7 кПа

I, II, III

Максимальная длина соединительного кабеля:

  • блок управления - магистраль
  • блок управления БУС-01 - узел сигнализации ОСС-01


500 м
30 м

Электропитание узла сигнализации ОСС-01

(220 ± 22) В, 50 Гц

Назначенный срок эксплуатации

10 лет

Параметры сигнала соответствуют требованиям стандарта интерфейса RS-422 (RS-485).

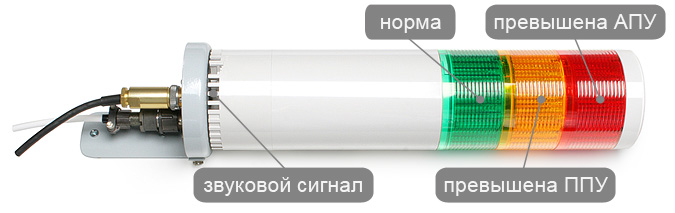

Перечень световых и звуковых сигналов

Световые сигналы:

  • аварийный (красный);
  • предупредительный (желтый);
  • штатный (зеленый);
  • комбинированный 1 (зеленый мигающий);
  • комбинированный 2 (желтый мигающий).

Звуковой сигнал - прерывистый, однотонный, 90 dB (на 1 м).

В зависимости от текущего состояния контролируемых ТК сигнализатор:

  • генерирует световой сигнал о событии, имеющем более высокий приоритет:
    1. зафиксировано превышение аварийной пороговой уставки (АПУ) в одной из ТК;
    2. зафиксировано превышение предупредительной пороговой уставки (ППУ) в одной из ТК;
    3. уровень контролируемого параметра в норме, обмен информацией в информационном канале осуществляется в штатном режиме во всех ТК, подключенных к сигнализатору;
  • генерирует световой сигнал о событиях более низкого приоритета:
    1. отсутствие обмена в информационном канале в течение заданного времени;
    2. отсутствие опроса одной из ТК;
    3. отсутствия ответа от ТК;
    4. сигнализатор не готов к корректному отображению состояния ТК на время выхода на рабочий режим;
  • генерирует звуковой сигнал тревоги при превышении АПУ в одной из ТК. Генерация звукового сигнала может быть запрещена настройками сигнализатора.

Перечень световых сигналов сигнализатора ОСС-02

Сигнал Наименование Комментарий

Светит красным

Превышена АПУ

Одной из ТК зафиксировано превышение АПУ

Светит желтым

Превышена ППУ

Одной из ТК зафиксировано превышение ППУ

Светит зеленым

Норма

Радиационная обстановка в месте расположения ТК нормальная. Аппаратура функционирует штатно

Желтый мигающий

ТК не опрашивается.
ТК не отвечает.
Нет опроса ТК

Неисправна одна из ТК.
ТК исключена из опроса.
Неисправность линии связи.
Неисправность информационного канала

Зеленый мигающий

Сигнализатор не готов

Сигнализатор не готов к корректному отображению состояния ТК. Выход на рабочий режим

Примечание - Возможно сочетание сигналов Светит красным и Желтый мигающий, Светит зеленым и Желтый мигающий

Настройка режимов работы ОСС-02 производится с помощью программы TETRA_Checker.
