Плотномер ПРИЗ-Т

Назначение и область применения

Плотномер ПРИЗ-Т производства ООО «НПП «ТЕТРА» предназначен для непрерывного автоматического измерения объемной плотности (далее «плотности») различных жидкостей: растворов, суспензий, пульп, без физического контакта с ними. Работает в составе технологической установки контроля плотности среды (далее - УКПС). Принципиальная схема работы ПРИЗ-Т в составе УКПС представлена на рисуноке 1.

Плотномер может также применяться для измерения плотности других сред: газообразных, жидких, твердых, встречающихся в природе. В руководстве по эксплуатации на плотномер ПРИЗ-Т освещена только одна сфера применения плотномера — измерение плотности жидкостей.

Принцип действия плотномера основан на просвечивании определенного слоя жидкости потоком гамма-квантов и вычислении плотности этой жидкости по степени ослабления этого потока.

Особенностью плотномера ПРИЗ-Т является его способность измерять плотность жидкостей без физического контакта с ними, то есть в том их состоянии, какое им определено по техпроцессу: в трубопроводах, лотках, сосудах и других технологических аппаратах.

Плотномер может найти применение в горнорудной, химической, металлургической промышленности, а также на предприятиях ядерно-топливного цикла.

Условия эксплуатации плотномера:

  • допускается изменение температуры окружающей плотномер воздуха от -20 до +50°С (для блока БДПГ-100-07 (БДВГ-100-07) и БС-20, смотри рисунок 1) и от 0 до +50°С для блоков УИП-01, и пульта ПНТ-05;
  • допускается влажность окружающего плотномер воздуха до 100% при 35°С;
  • допускается наличие брызг воды и пыли в окружающем плотномер воздухе.

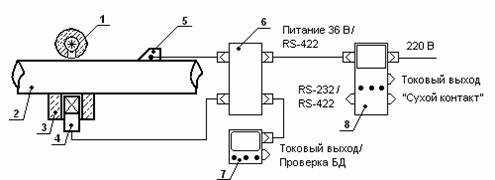

Принципиальная схема работы ПРИЗ-Т в составе технологической установки контроля плотности среды (УКПС)

1 — Блок гамма-источников (блок БГИ);
2 — Трубопровод с жидкостью;
3 — Коллиматор К;
4 — Блок детектирования БДПГ-100-07 (блок БДВГ-100-07);
5 — Преобразователь температуры (преобразователь ПТ);
6 — Блок сопряжения БС-20 (блок БС-20);
7 — Пульт настройки технологический ПНТ-05 (пульт ПНТ-05);
8 — Устройство индикации плотномера УИП-01 (устройство УИП-01).

Рисунок 1 — Принципиальная схема плотномера ПРИЗ-Т в составе УКПС (вариант установки плотномера на трубопровод)

Назначение отдельных функциональных узлов УКПС

  • Блок БГИ предназначен для генерации и формирования потока гамма-квантов.
  • Трубопровод предназначен для размещения в нем жидкости, плотность и температура которой измеряются.
  • Блок БДПГ-100-07 (БДВГ-100-07) предназначен для регистрации гамма-квантов и преобразования их в электрические импульсы с нормированной амплитудой.
  • Блок БС-20 предназначен для:
    • регистрации импульсов, поступающих из блока БДПГ-100-07 (БДВГ-100-07), и тока, поступающего из преобразователя ПТ;
    • математической обработки информации, поступающей из блока БДПГ-100-07 (БДВГ-100-07) и преобразователя ПТ;
    • передачи информации по интерфейсам RS 485/422.
  • Устройство УИП-01 предназначено для:
    • отображения информации на дисплее, в том числе конечного результата измерения плотности;
    • корректировки данных БС-20;
    • выработки выходного сигнала — стандартного постоянного тока, изменяющегося в одном из диапазонов: 0:5, 0:20 и 4:20 мА;
    • выработки выходного силового сигнала типа «сухой контакт» (выход семистера) о несанкционированном изъятии гамма-источника. Устройство выполнено как стандартное.
  • Пульт ПНТ-01 предназначен для настройки плотномера на месте его эксплуатации (месте монтажа блоков БДПГ-100-07 (БДВГ-100-07) и БС-20).
    Связь пульта с блоком БС-20 осуществляется при помощи электрического кабеля. По желанию заказчика кабельная связь может быть продублирована радиосвязью, действующей на расстоянии до 15 м.
    Пульт выполнен как носимый.

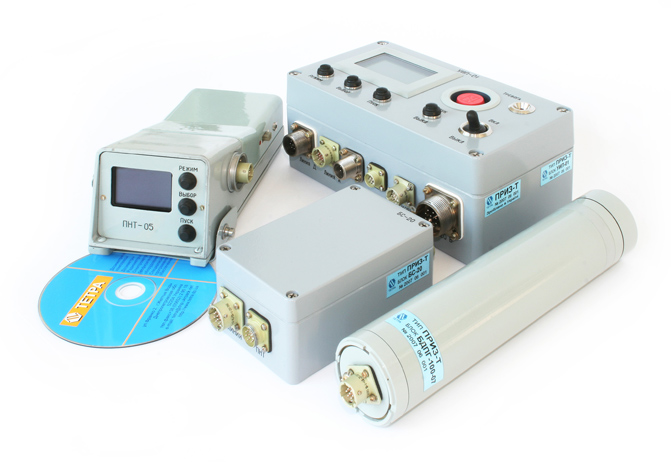

Комплект поставки ПРИЗ-Т

Комплект поставки представлен в таблице 1

Таблица 1

Наименование узла Условное наименование узла Шифр узла Кол-во,
шт.
Примечание

1.Блок детектирования

БДПГ-100-07

АЖАХ.418268.011

1

Размер кристалл NaJ(Tl)
Ø 30×25. Поставляется для измерения плотности жидкости в слоях <500 мм.

2.Блок детектирования

БДВГ-100-07

АЖАХ.418268.014-07

1

Размер кристалла NaJ(Tl)
Ø 63×63. Поставляется для измерения плотности жидкости в слоях >500 мм.

3. Коллиматор

К

АЖАХ.304113.001

1

Поставляется при повышенном гамма-фоне от окружающей среды и контролируемого раствора

4. Устройство индикации плотномера

УИП-01

АЖАХ.418287.012

1



5. Пульт настройки технологический

ПНТ-05

АЖАХ.418887.011

1

Поставляется на группу плотномеров

6. Блок сопряжения

БС-20

АЖАХ.418292.006

1



7. Комплект кабельных частей разъемов

Розетка
то же
«
»

2РМ14КПН4Г1В1
2РМ18КПН7Г1В1
ОНЦ-1-БС-10/14-Р12-1-В
РС10ТВ

1
1
2
1

Комплект применяется для изготовления кабелей по месту монтажа плотномера

Примечания к табл.1
Для включения плотномера в работу предприятие-пользователь плотномером приобретает дополнительно:

  • преобразователь температуры, если есть необходимость учитывать влияние температуры контролируемой жидкости на ее плотность;
  • блок БГИ с радионуклидом цезия-137, активностью от 3,7·107 (10-3) до 3,7·1011 (10) Бк (Ки); или блок БГИ с радионуклидом кобальт-60 активностью от 3,7·107 (1·10-3) до 3,7·109 (0,1) Бк (Ки).

Тип радионуклида с нужной активностью и блок БГИ выбирается пользователем установки УКПС в зависимости от геометрии измерений плотности и технологических особеностей процесса и оборудования (типа жидкости, формы и размеров трубопровода, диапазона измерений и пр.).

Технические характеристики ПРИЗ-Т в составе УКПС

Технические характеристики плотномера представлены в таблице 2.

Таблица 2


Наименование характеристики

Значение характеристики

1. Пределы измерений плотности жидкости, кг/м3(г/см3):

От 0 до 3000
(от 0 до 3)

2. Диапазон измерения Δρд = ρк - ρн  (где ρн и ρк — начальное и конечное значения измеряемой плотности соответственно) выбирает пользователь при его градуировке для конкретной технологической позиции. При этом ρн и ρк выбираются с дискретностью 0,1 г/см3 (100 кг/м3) и с такими значениями, чтобы модуль разности Δд = ρк - ρн принимал одно из значений рядов:

П р и м е ч а н и е — Если учитывается влияние температуры на плотность контролируемой жидкости, то значения ρн и ρк приводятся к нормальной температуре 20°С



200, 300, 3000
(0,2; 0,3; 3,0)

3. Пределы допускаемой абсолютной погрешности измерения плотномера Δ, кг/м3  (г/см3), при доверительной вероятности Р = 0,95, имеют значения, вычисляемые по формуле
При этом пределы допускаемой случайной составляющей Δсл погрешности измерения плотномера Δ имеют значения, вычисляемые по формуле

Δ = ±0,02 Δρд

Δсл = ±0,5 Δ

4. Диапазон толщин слоев жидкости, просвечиваемых потоком гамма-квантов, мм
П р и м е ч а н и е — Если толщина слоя жидкости меньше 100 мм или больше 800 мм,  то применяются геометрии измерений, представленные на рисунках а) и б) соответственно:

100—800

5. Время однократного измерения (время экспозиции номинальное tэ), при котором нормируется погрешность измерения плотномера Δ, выбирается пользователем в пределах, с
При этом плотномер реагирует на быстрые скачкообразные изменения плотности жидкости уже через время Δt = 1-3 с,
с последующем выходом на результат измерения с нормированной погрешностью Δ через время tэ.

П р и м е ч а н и я:
1) Значения Δt и tэ выбирает пользователь, сообразуясь с динамикой изменения плотности жидкости во времени;
2) Погрешность плотномера может быть уменьшена как минимум на половину за счет сведения до минимума случайной составляющей Δсл погрешности плотномера Δ путем увеличения времени экспозиции tэ или активности радионуклида

от 10 до 1000

6. Нестабильность показаний плотномера в течение 24 ч непрерывной работы не превышает 0,5 предела допускаемого значения абсолютной основной погрешности Δ



7. Время установления рабочего режима плотномера с нормируемой погрешностью измерения, мин, не более

30

8. Режим работы плотномера непрерывный (круглосуточный)


9. Выходные сигналы плотномера ПРИЗ-Т:
а) постоянный стандартный ток, изменяющийся в одном из диапазонов, выбранном пользователем по типу регистратора этого тока из ряда, мА
б) графический дисплей;
в) последовательные интерфейсы RS 485/422;
г) дискретный выход типа «сухой контакт» (выход оптосемистра) для коммутации силовых электрических цепей:


0:5, 0:20, 4:20
  • с переменным напряжением,
    В, не более
  • 300
  • при токе, А, не более
  • 3,0

Все выходы плотномера гальванически развязаны с ним



10. Входной сигнал плотномера — постоянный стандартный ток, изменяющейся в одном из диапазонов, выбранном пользователем по типу подключаемого к плотномеру средства измерительной техники (СИТ) из ряда, мА
Этот сигнал должен быть гальванически развязан от своего источника




0:5, 0:20, 4:20

11. Питание плотномера осуществляется от промышленной сети:

  • напряжением, В:
  • от 187 до 242
  • частотой Гц:
  • 50±1



12. Плотномер является восстанавливаемым изделием.
Наработка на отказ плотномера, ч, не менее
Срок службы плотномера, лет, не менее


10 000
10

13. Габаритные размеры, мм, не более

  • блок БДПГ-100-07:
  • Ø 50×290
  • блок БДВГ-100-07:
  • Ø 88×270
  • блок согласования БС-20:
  • 160×80×60
  • коллиматор К:
  • 160×160×200
  • блок УИП-01:
  • 220×140×100
  • пульт ПНТ-05:
  • 210×120×90






14. Масса, кг, не более

  • блок БДПГ-100-07:
  • 1,5
  • блок БДВГ-100-07:
  • 3,0
  • блок согласования БС-20:
  • 0,6
  • коллиматор К:
  • 11,0
  • блок УИП-01:
  • 2,8
  • пульт ПНТ-05:
  • 1,0


Плотномер ПРИЗ-Т является составной частью ПТК «Атлант».
Уровнемеры РУН-Т, сигнализаторы СУР-Т, плотномеры ПРИЗ-Т могут быть объединены в локальную информационно-измерительную сеть с помощью многоканальной установки технологического контроля УМКС «Атлант» производства НПП «Тетра».
Использование в составе установки персонального компьютера с программнвм комплексом «Атлант» позволяет протоколировать, архивировать, создавать аналитические отчеты различных уровней сложности и за любые интервалы времени.
