Призначення

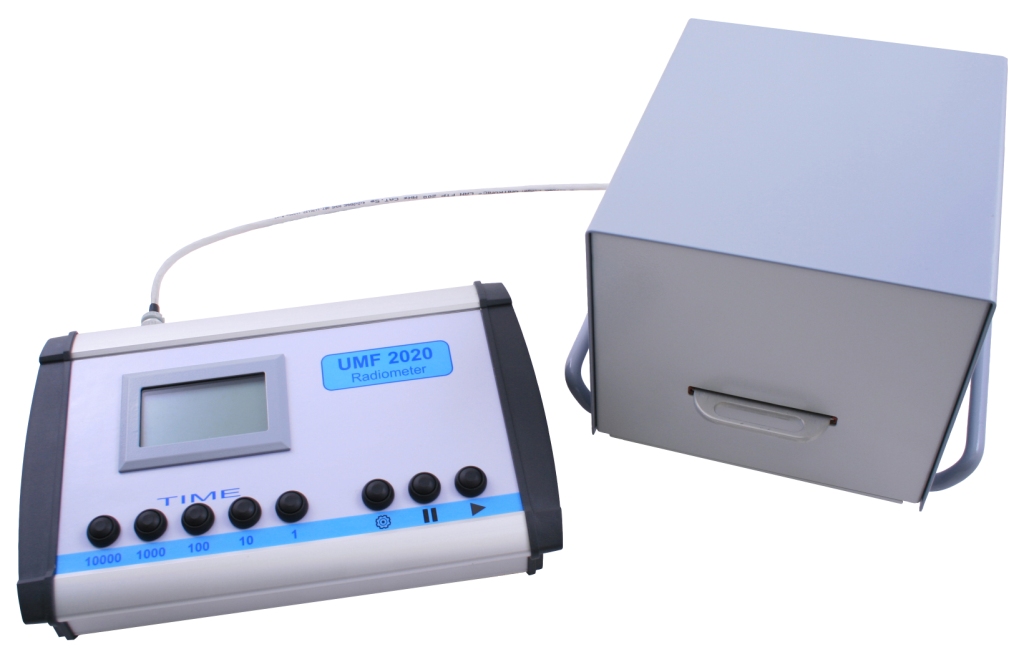

Радіометр є стаціонарним лабораторним засобом, що складається з пульта вимірювального УСР-06 та пристрою детектування УДЕС-02, і представляє собою лічильник альфа- і бета-частинок, що потрапляють на детектор з проби, розташованої в вимірювальній кюветі.

Радіометри призначені для вимірювання:

• сумарної кількості імпульсів від альфа-випромінюючих радіонуклідів в рахункових зразках;
• сумарної кількості імпульсів від бета-випромінюючих радіонуклідів в рахункових зразках;
• сумарної кількості імпульсів зовнішнього альфа- або бета-випромінювання джерел типу 1C0, 1П9.

Радіометри також можуть використовуватися при вимірюваннях, які виконуються за відповідними методиками, для визначення:

• сумарної активності бета-випромінюючих нуклідів в рахункових зразках, отриманих із проб харчових продуктів, ґрунту, води, на повітряних фільтрах і сорбентах;
• активності радіонуклідів в пробах, отриманих після селективної радіохімічної екстракції;
• сумарної активності альфа-випромінюючих нуклідів в «товстих» і «тонких» рахункових зразках проб об'єктів навколишнього середовища.

Радіометри застосовуються як стаціонарні засоби вимірювальної техніки в лабораторіях радіологічного контролю для вимірювання активності радіонуклідів в досліджуваних зразках при наявності відповідних методик виконання вимірювань, атестованих в установленому порядку.

Особливості

• два незалежних канали, що забезпечують одночасне вимірювання альфа- і бета-випромінювання зразка;
• пульт вимірювальний забезпечує можливість безперервного контролю процесу зміни кількості зареєстрованих імпульсів в кожному з каналів по показанням дисплея, встановлення часу експозиції та здійснює звукове сповіщення про завершення процесу виміру;

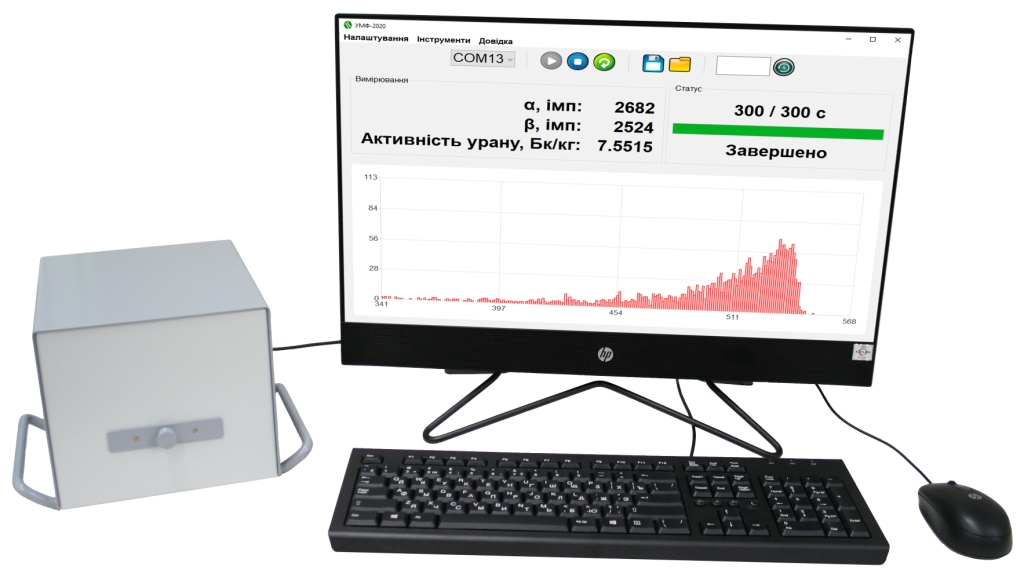

• доступ до вимірювальної інформації за допомогою дисплея та по лініям зв'язку організованим на базі інтерфейсу RS-485.

Завантажити документи

	Радіометр сумарної активності альфа-, бета-випромінюючих радіонуклідів УМФ-2020 (286 Кб)
	Сертифікат перевірки типу №UA.TR.113-0112-17 на радіометр УМФ-2020 (1.77 Мб)

Основні технічні характеристики

• Детектор


  бета-канал для бета-випромінювання джерел з радіонуклідами 90Sr+90Y і альфа-канал для альфа-випромінювання джерел з радіонуклідами 239Рu	напівпровідниковий детектор
  компенсація гамма-фону	лічильник Гейгера-Мюллера

• Діапазон вимірюваних активностей:


  альфа-випромінюючих нуклідів	від 0,01 до 10 000 Бк
  бета-випромінюючих нуклідів	від 0,1 до 10 000 Бк

• Діапазон енергій, які реєструє радіометр:


  альфа-випромінювання	3500 ÷ 8000 кеВ
  бета-випромінювання	50 ÷ 3500 кеВ

• Межі основної відносної похибки 15 %


• Чутливість(напівпровідниковий детектор), не менше:


  альфа-канал(239Pu)	0,3 с-1·Бк-1
  бета-канал(90Sr ÷ 90Y)	0,2 с-1·Бк-1

• Швидкість рахунку фонових імпульсів в каналі реєстрації:


  альфа-випромінювання, не перевищує	0,001 с-1
  бета-випромінювання, не перевищує	0,03 с-1

• Діапазон встановлюваних інтервалів часу вимірювань: від 1 до 99999 с


• Мінімальна вимірювана активність в альфа-каналі (радіонуклід ²³⁹Pu): не більше 0,02 Бк


• Час встановлення робочого режиму радіометрів не перевищує 30 хв


• Вклад в рахунок бета-каналу від альфа-каналу для тонкого альфа-джерела не перевищує 1%


• Час безперервної роботи радіометрів не менше 24 годин


• Електроживлення радіометрів здійснюється від джерела живлення постійного струму з напругою від 9 до 36 В


• Потужність, споживана радіометрами при природному радіаційному фоні і номінальній напрузі живлення складається зі споживаної потужності пульта вимірювального та пристрою детектування і не перевищує:


  пульт вимірювальний УСР-06	1,2 ВА
  пристрій детектування УДЕС-02	0,8 ВА

• Інтерфейс зв'язку для підключення до обладнання верхнього рівня RS-485


• Діапазон робочих температур від +5°С до +50°С


• Габаритні розміри


  пульт УСР-06	295x185x80 мм
  пристрій детектування УДЕС-02	244x240x175 мм

• Вага


  пульт УСР-06	1,3 кг
  пристрій детектування УДЕС-02	34 кг
