Радиометр РАС-01-ТЕ |
|
|
|
Назначение и принцип действия
|
|
Радиометр предназначен для измерения объёмной активности радиоактивных аэрозолей,
обусловленной искусственными (техногенными) альфа- и бета-излучающими нуклидами в воздухе.
Соответствует требованиям стандартов МЭК серии 761(ч.1,2) «Аппаратура для
непрерывного контроля радиоактивности в газовых выбросах» и IEC 61578.
Принцип действия основан на анализе энергетического распределения частиц, испускаемых
радионуклидами, осевшими на фильтре в результате прокачки через него воздуха.
Радиометр обеспечивает измерения объёмных активностей радиоактивных аэрозолей в
совмещенном (для оперативного контроля) и размещенном (для определения суточного выброса) режимах.
|
 |
В совмещенном режиме одновременно производится аспирация аэрозолей и измерение накопленной
активности с последующим усреднением по выбранному временному интервалу (базовый вариант 3600 с).
В размещенном режиме измерение накопленной активности аэрозолей производится после окончания
отбора пробы, при этом измерения в совмещенном режиме продолжают выполняться.
Область применения
Непрерывный автоматический контроль концентрации радиоактивных аэрозолей в автономном
режиме или в составе автоматических систем радиационного контроля в воздухе на объектах
атомной энергетики и промышленности:
- рабочих помещений;
- систем вентиляции.
Режимы работы:
- стационарное средство измерения с собственным насосным
блоком или с работой от внешней магистрали пробоотбора;

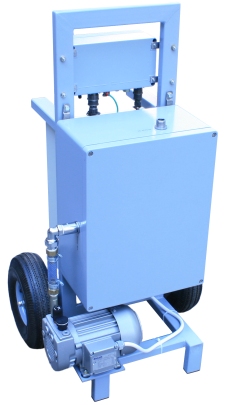

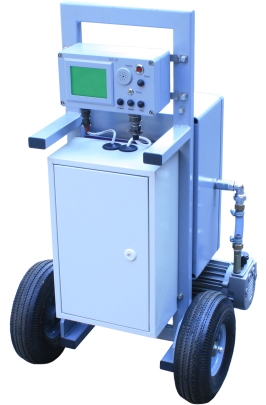

- мобильное средство измерения на тележке с насосным блоком;
- точка непрерывного контроля в системе радиационного контроля с
передачей информации в локальную сеть.
Особенности:
- кремниевые спектрометрические детекторы;
- компенсация вклада излучения радона и внешнего гамма-фона;
- встроенный расходомер воздуха, интерфейс связи RS-485;
- режим обнаружения «залповых» выбросов,
сигнализация превышения устанавливаемых порогов;
- работа с собственным насосным блоком или с внешней магистралью пробоотбора,
управление электромагнитными клапанами при работе с внешней магистралью пробоотбора;
- покадровое экономное движение ленты;
- контроль обрыва ленты, возможность отбора проб воздуха из систем вентиляции;
- настройка с помощью переносного компьютера, периодическая поверка
без демонтажа с помощью образцового источника;
- возможность подключения внешнего блока индикации и сигнализации.
|
Основные технические характеристики
Тип детекторов - кремниевый, спектрометрический |
|
Количество детекторов - 4 (2 измерительных и 2 компенсационных) |
|
| Диапазоны измерения в размещенном режиме измерения*: |
|
| – объемной активности альфа - излучающих аэрозолей |
от 0,01 до 2,4·106 Бк/м3 |
| – объемной активности бета - излучающих аэрозолей |
от 0,05 до 3,0·106 Бк/м3 |
| *Время отбора пробы 24 часа, объемная скорость
прокачки 40 л/мин, ЭРОА радона не более 50 Бк/м3, время выдержки 4 часа,
время измерения 1 час. |
|
| Погрешность измерения объемной активности в размещенном
режиме измерения с доверительной вероятностью 0,95 |
не более 40% |
| Диапазоны измерения в совмещенном режиме измерения**: |
|
| – объемной активности альфа - излучающих аэрозолей |
от 1,0 до 2,4·106 Бк/м3 |
| – объемной активности бета - излучающих аэрозолей |
от 5,0 до 3,0·106 Бк/м3 |
| **Время отбора и измерения
пробы 1 час, объемная скорость прокачки 40 л/мин, ЭРОА радона не более 50 Бк/м3. |
|
| Погрешность измерения объемной активности в совмещенном
режиме измерения с доверительной вероятностью 0,95 |
не более 40% |
| Измерение быстрого («залпового») возрастания объемной активности в
совмещенном режиме***: |
|
| – для альфа - излучающих аэрозолей |
от 350 Бк/м3 |
| – для бета - излучающих аэрозолей |
от 1600 Бк/м3 |
| *** Время отбора и измерения пробы 60 с,
объемная скорость прокачки 40 л/мин, ЭРОА радона не более 50 Бк/м3. |
|
| Энергетический диапазон регистрации: |
|
| – альфа частиц |
от 3,0 до 6,1 МэВ |
| – бета частиц |
от 0,1 до 3,0 МэВ |
| Объемный расход воздуха через фильтр |
от 10 до 40 л/мин |
| Погрешность измерения расхода воздуха с
доверительной вероятностью 0,95 |
±5% |
| Типы используемых фильтровальных лент |
ЛФАС, FSLW |
| Электропитание радиометра от сети
переменного тока 50+2 Гц, напряжен. |
от 187 до 242 В |
| Потребляемая мощность: |
|
| – без насосного блока |
не более 70 ВА |
| – с насосным блоком |
не более 470 ВА |
| Напряжение в цепи «сухой контакт» при токе нагрузки 1 А |
~250 В, =400 В |
| Диапазон рабочих температур |
от +5 до +50°С |
| Предельная относительная влажность (в течении 2 ч) |
до 100% при +50°С |
| Степень защиты оболочки |
не хуже IP65 |
| Средняя наработка на отказ |
не менее 20000ч |
| Средний срок службы |
не менее 10 лет |
| Габаритные размеры |
430x350x190 мм |
| Масса радиометра: |
|
| – без насосного блока |
не более 30 кг |
| – с насосным блоком |
не более 42 кг |
| Категория сейсмостойкости II . Степень
жесткости 3 (до 70м) по ПНАЭГ-5-006 и НП 306.5.02/3.035 |
| Группа помехоустойчивости П3 по
НП 306.5.02/3.035. Критерий функционирования А ГОСТ 29073 |
Показатели назначения:
- радиометр по назначению относится к элементам системы нормальной
эксплуатации, важным для безопасности АЭС (класс безопасности - 3Н по НП306.1.02/1.034);
- анализ энергетического спектра частиц на фильтре с помощью 1024
канального АЦП позволяет учесть вклады продуктов распада радона и торона
и рассчитать активность альфа- и бета-излучающих техногенных нуклидов;
- радиометр измеряет расход и прокачанный объем воздуха с помощью
встроенного расходомера;
- значения объемных активностей альфа- и бета-излучающих техногенных
нуклидов и эквивалентной равновесной объемной активности радона передаются
по линиям связи;
- периодическая поверка радиометра производится с помощью рабочих эталонов
2-го разряда типа 1СО и 1П9 с активностями 102 - 103 Бк в держателе;
- радиометр управляет собственным насосным блоком и может управлять внешними
исполнительными устройствами (например, электромагнитными клапанами при работе с
внешней магистралью пробоотбора).
|
Комплект поставки
| Базовый комплект: |
По заказу: |
радиометр РАС-01-ТЕ в составе: |
радиометр РАС-01-ТЕ в составе: |
устройство детектирования УДАС; |
устройство детектирования УДАС; |
пульт управления с индикацией и сигнализацией УСР; |
пульт управления с индикацией и сигнализацией УСР; |
насосный блок БН; |
комплект запасных частей и принадлежностей,
лента фильтрующая 100 м; |
транспортная тележка; |
эксплуатационная документация. |
комплект запасных частей и принадлежностей, лента фильтрующая 100 м; |
|
эксплуатационная документация. |
|
|
|
|
