Радиометр РГГ-03-ТЕ   Радиометр РГГ-03-ТЕ

Назначение и принцип действия

Радиометр обеспечивает непрерывное определение и передачу по информационной сети значений объемной активности радионуклидов йода I-131

Принцип действия основан на анализе энергетического спектра гамма-квантов, испускаемых радионуклидами, осевшими на сорбционно-фильтрующем материале в результате прокачки через него воздуха.

Радиометр проводит измерение объемной активности радионуклидов йода одновременно по алгоритму накопления (за установленный период времени) и по алгоритму наблюдения («мгновенные» значения).

Сертификат

Область применения

Непрерывный автоматический контроль концентрации радионуклидов йода в автономном режиме или в составе автоматических систем радиационного контроля в воздухе рабочих помещений, систем вентиляции, трубопроводов, камер и т.п.

Режимы работы:

  • стационарное средство измерения с собственным насосным блоком или с работой от внешней магистрали пробоотбора;

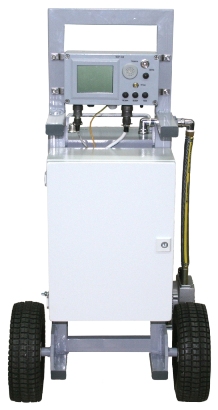

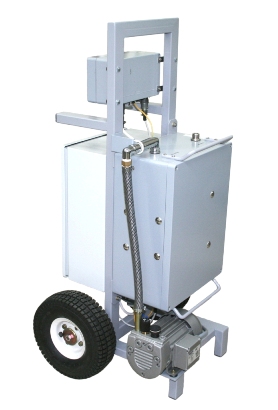

  • мобильное средство измерения на тележке с насосным блоком;
  • точка непрерывного контроля в системе радиационного контроля с передачей информации в локальную сеть.

Особенности:

  • встроенный расходомер воздуха;
  • компенсация воздействия внешнего гамма-фона с помощью свинцовой защиты толщиной 5 см;
  • интерфейс связи RS-485;
  • возможность отбора проб воздуха из систем вентиляции;
  • настройка с помощью переносного компьютера;
  • возможность подключения внешнего блока индикации и сигнализации;
  • стационарное и мобильное исполнение с собственным насосным блоком;
  • работа от внешней системы пробоотбора;

Основные технические характеристики

Тип детекторов - сцинтилляционный, спектрометрический NaI(Tl)

Количество детекторов - 1

Диапазон измерения*:
– в режиме накопления за 24 ч от 0,1 до 2,7·103 Бк/м3
– в режиме усреднения за 1 ч от 2,0 до 6,5·104 Бк/м3
– в режиме обнаружения (время аспирации 1 мин.) от 80 до 7,8·106 Бк/м3
*Объемный расход прокачиваемой среды 40 л/мин.
Энергетический диапазон регистрации от 290 до 480 кэВ
Погрешность измерения объемной активности не более ±40%
Среднее значение собственного фона за 1ч при значении МАЭД внешнего фона до 0,2 мкЗв/ч не более 0,2 с-1
Объемный расход воздуха через фильтр от 10 до 40 л/мин
Погрешность измерения расхода воздуха ±5%
Типы используемого сорбционного материала СФЛ-2И-50
Электропитание радиометра от сети переменного тока 50±2 Гц, напряжен. от 187 до 242 В
Потребляемая мощность:
– без насосного блока не более 70 ВА
– с насосным блоком не более 470 ВА
Диапазон рабочих температур от -5 до +50°С
Относительная влажность до 95% при +35°С
Степень защиты оболочки не хуже IP65
Средняя наработка на отказ не менее 20000 ч
Средний срок службы не менее 10 лет
Габаритные размеры 430x350x190 мм
Масса радиометра:
– без насосного блока не более 60 кг
– с насосным блоком не более 82 кг
Категория сейсмостойкости II . Степень жесткости 3 (до 70м) по ПНАЭГ-5-006 и НП 306.5.02/3.035
Группа помехоустойчивости П3 по НП 306.5.02/3.035. Критерий функционирования А ГОСТ 29073

Показатели назначения:

  • радиометр по назначению относится к элементам системы нормальной эксплуатации, важным для безопасности АЭС (класс безопасности - 3Н по НП306.1.02/1.034);
  • анализ энергетического спектра гамма-квантов, испускаемых радиоактивными изотопами йода, накопленными на фильтре, с помощью 1024-канального АЦП обеспечивает спектрометрическое определение объемной активности радионуклида йода I-131;
  • радиометр измеряет расход и прокачанный объем воздуха с помощью встроенного расходомера;
  • радиометр управляет собственным насосным блоком и может управлять внешними исполнительными устройствами (например, электромагнитными клапанами при работе с внешней магистралью пробоотбора).

Комплект поставки

Базовый комплект:

По заказу:

радиометр РГГ-03-ТЕ в составе:

радиометр РГГ-03-ТЕ в составе:

устройство детектирования УДАГ;

устройство детектирования УДАГ;

пульт управления с индикацией и сигнализацией УСР;

пульт управления с индикацией и сигнализацией УСР;

кабель связи с компьютером;

комплект запасных частей и принадлежностей, лента фильтрующая 100 м;

насосный блок БН;

эксплуатационная документация.

транспортная тележка;

комплект запасных частей и принадлежностей, лента фильтрующая 100 м;

эксплуатационная документация.
