Многоканальная установка радиационного контроля УМКС «Атлант»


Назначение и области применения

Многоканальная установка УМКС «Атлант» (далее — Установка) осуществляет мониторинг радиационной обстановки местности и промышленных объектов при помощи территориально разнесенных точек контроля, информация от которых поступает на центральный пульт управления и дополнительно индицируется промежуточными пультами индикации.

Точки контроля установки «Атлант» измеряют мощность эквивалентной дозы (МЭД) гамма или нейтронного излучения.

При превышении пороговых значений МЭД выдается тревожная звуковая и световая сигнализация, а также управляющие воздействия на «сухие» контакты для включения внешних исполнительных механизмов заказчика.

Установка может использоваться на атомных электростанциях, предприятиях по переработке и захоронению радиоактивных отходов, пунктах приема металлолома, таможнях, складах временного хранения и подобных объектах.

Высокая гибкость в конфигурировании установки — широкий ассортимент и любое необходимое количество точек контроля, возможность размещения точек контроля на значительных расстояниях от центрального пульта управления — позволяют приобретать и выгодно использовать установку как небольшими, так и крупными, территориально рассредоточенными предприятиями.

Использование в составе установки компьютера с программным комплексом «Атлант» дополнительно позволяет протоколировать, архивировать, создавать аналитические отчеты различных уровней сложности и за любые интервалы времени.

Состав и возможности установки «Атлант» и сопутствующих программных продуктов постоянно расширяются, отвечая разнообразным техническим и эстетическим требованиям наших заказчиков.

Состав установки

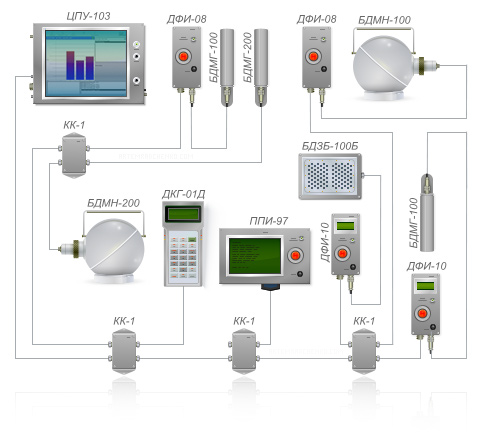

Рисунок. Примерный состав установки

Установка состоит из устройства управления, точек контроля ТК, соединенных линиями связи через клеммные коробки КК‑1 и трансляторы сетевые ТС-01, промежуточных пультов индикации ППИ.

Установка может иметь до 254 точек контроля и, любое необходимое количество ППИ.
Функции устройства управления может выполнять:

  1. ЦПУ-103;
  2. персональный компьютер (на котором установлено программное обеспечение «Атлант») с блоком согласования БС-04.

В качестве точки контроля могут быть использованы следующие устройства:

  1. блок детектирования БДМГ-100 с блоком согласования БС‑11;
  2. блок детектирования БДМН-100 с БС-11;
  3. блок детектирования БДМГ-200;
  4. блок детектирования БДМН-200;
  5. устройство сопряжения УС-03 с дозиметром гамма-излучения ДКГ‑01Д.

Соединение элементов установки между собой производится с помощью клеммных коробок КК-1 герметичной конструкции. Каждая КК-1 имеет одну входную линию и до трех выходных. Выходные линии могут использоваться для подключения точек контроля или ветвления линии связи. Таким образом можно создавать сколь угодно сложные топологические схемы установки.

Для подключения удаленных ТК используется транслятор сетевой ТС-01. Применение каждого транслятора позволяет продлевать линию связи на 1200 метров. Таким образом ТК могут быть разнесены на расстояния в несколько километров от центрального пульта.

Устройство управления выполняет опрос ТК, производит обработку, хранение полученной информации, передачу ее на персональный компьютер. В состав устройства управления может быть включен персональный компьютер с установленным на нем комплексом программ «Атлант».

В случае использования программного обеспечения «Атлант» появляются возможности централизованного мониторинга состояния установки с места оператора установки, ведения базы данных по событиям и состояниям ТК, а также настройки ТК.

База данных программы «Атлант» впоследствии может быть использована для построения отчета по истории работы установки с целью проведения анализа.

Индицирование результатов измерений производится средствами устройства управления и необходимым количеством промежуточных пультов индикации.

Пульты промежуточной индикации ППИ-97 устанавливаются в любую заданную точку объекта и позволяют индицировать измеренные значения МЭД выборочно по нескольким точкам контроля. Каждый ППИ может быть настроен на индицирование данных от различных ТК.

Блок питания БП-05, подключаемый к устройству управления, осуществляет устойчивое питание всей установки в самых жестких условиях, при наличии бросков в сети, длительного снижения или повышения напряжения в сети.

Дополнительное использование промышленного источника бесперебойного питания позволяет установке быть полностью автономной в условиях длительных отключений сетевого питания.

Блок согласования БС-04 поставляется в составе установки, где роль устройства управления выполняет персональный компьютер с установленным на нем программным обеспечением «Атлант». БС-04 включает в себя блок питания и дополнительно играет роль согласующего устройства между ПК и информационной магистралью установки «Атлант».

Конфигурация установки — протяженность магистралей и их топология, количество и типы ТК, количество ППИ — определяется заказчиком.
