Монитор радиационный МПС-02 «Дозор» |
|
|
|
Назначение и области применения
Монитор радиоизотопный МКС-02 «Дозор» служит для беспрепятственного и эффективного обнаружения несанкционированного перемещения радиоактивных веществ и ядерных материалов через контролируемое пространство. Монитор предназначен для непрерывного измерения уровня излучения от контролируемого объекта, сравнения измеренных значений с уровнем фонового излучения в месте его расположения, сигнализации о превышении измеренных значений над фоном.
Монитор МПС-02 «Дозор» предназначен также для оценки мощности эквивалента амбиентной дозы Ḣ*(10) гамма и нейтронного излучений.
Монитор применяется на различных пунктах пропуска с целью:

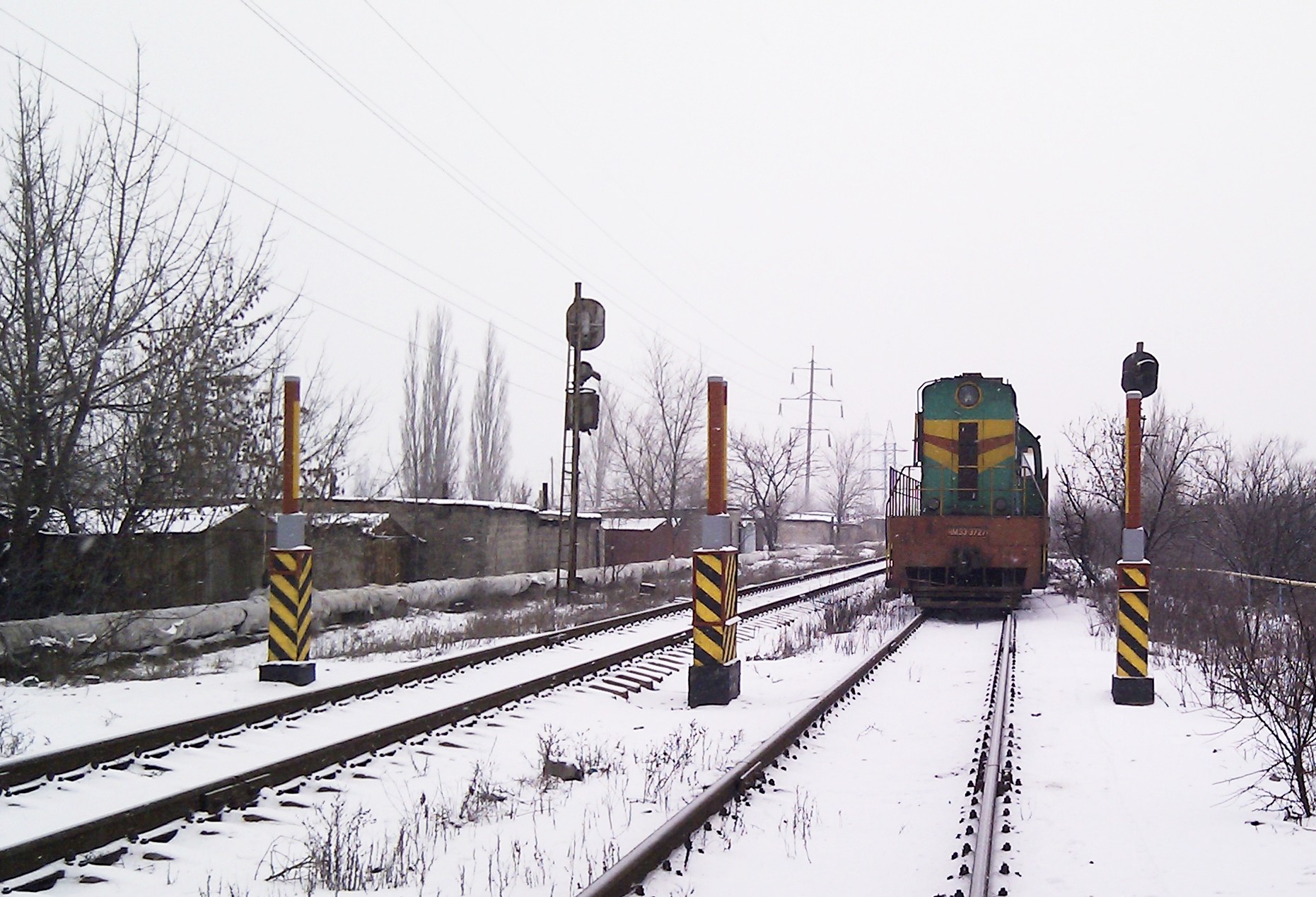

- оперативного выявления фактов перемещения источников ионизирующего излучения по транспортным коммуникациям — железным и автомобильным дорогам, по территориям аэропортов, морских портов, пограничных и таможенных постов и т.п.;
- оперативного обнаружения в пунктах приема вторсырья металлолома, загрязненного радиоактивными веществами, а также обнаружения на перерабатывающих предприятиях сырья с повышенным содержанием естественных радионуклидов;
- оперативного выявления персонала, транспорта или груза, загрязненного радиоактивными веществами, на выходе (выезде) с территории радиационно-опасных объектов (АЭС, пункты захоронения радиоактивных отходов и пр.);

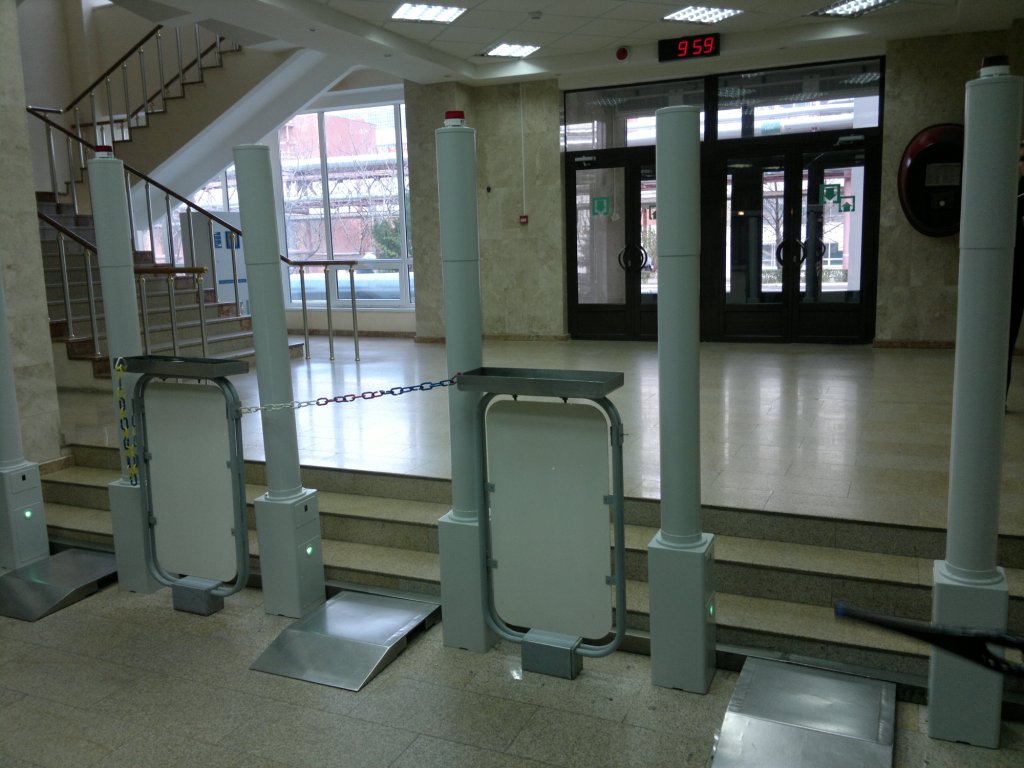

- оперативного выявления фактов несанкционированного перемещения источников ионизирующего излучения через контрольно-пропускные пункты при входе (выходе) на территорию объектов государственной важности, на таможенную территорию и т.п.

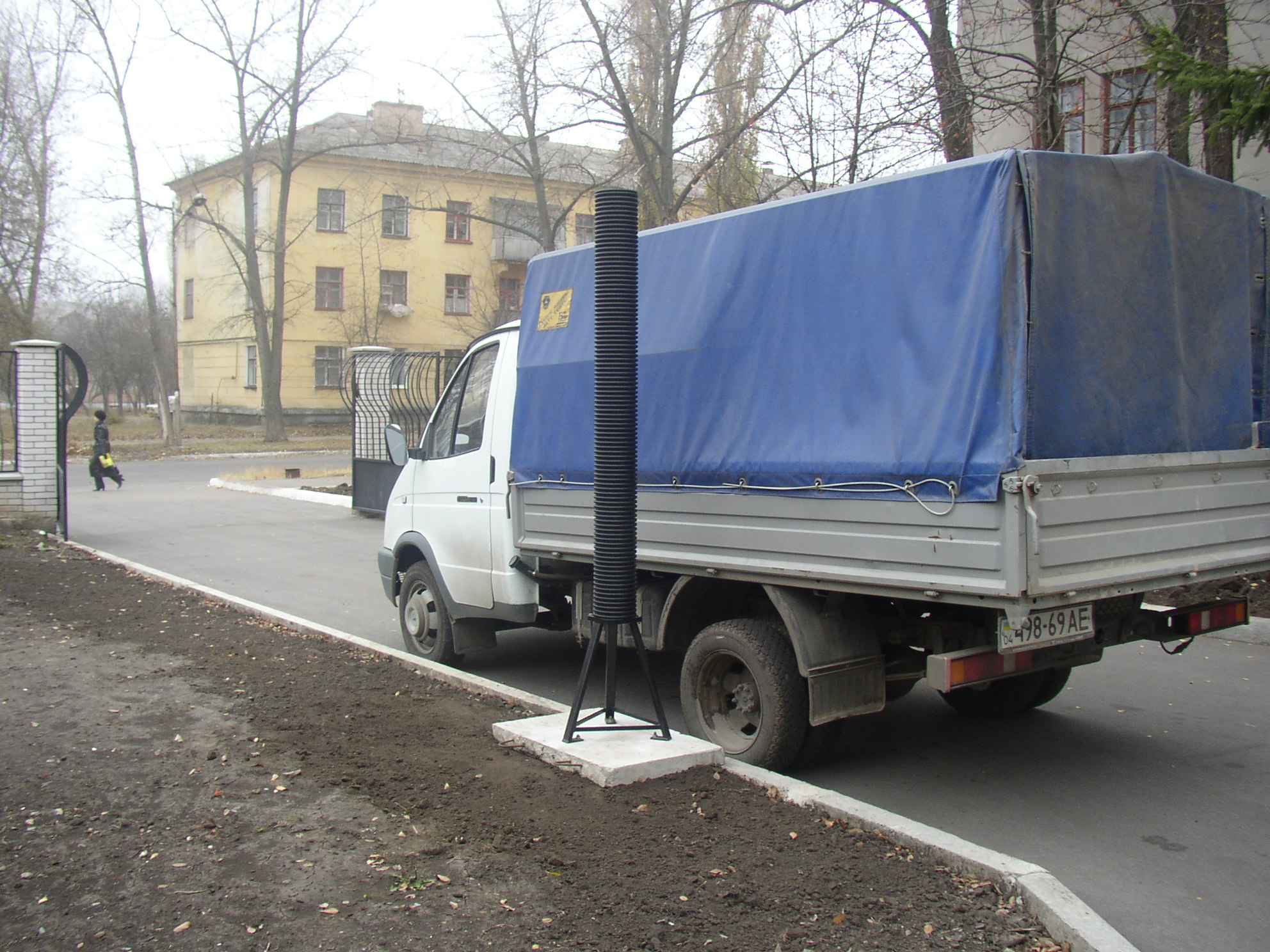

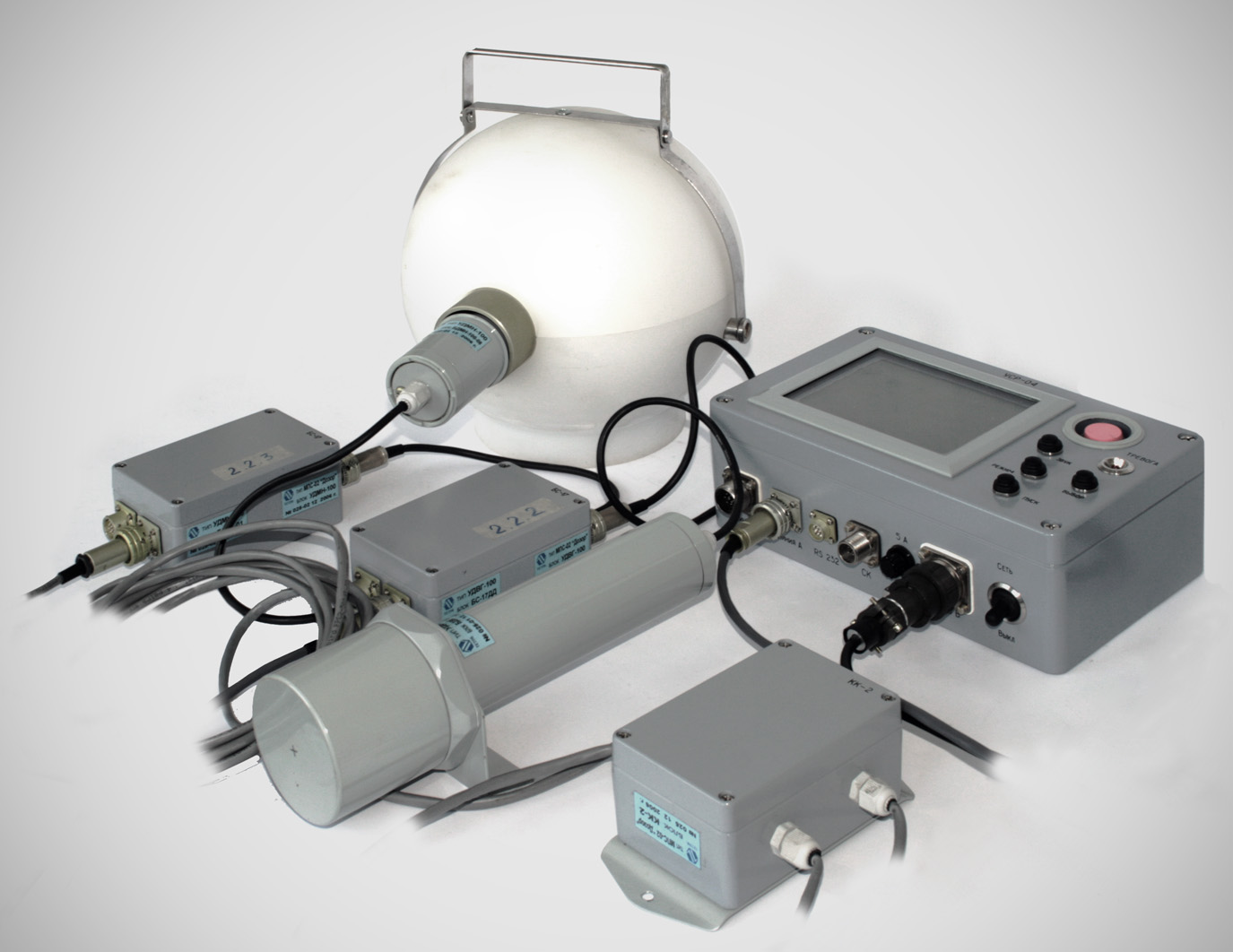

Вариант исполнения Монитора МПС-02, укомплектованного пультом УСР-04, блоком сопряжения БС-17-ДД и блоками детектирования типа БДВГ-100-08 и БДМН-100-08. Внешний вид устройства детектирования УДПС-100-03ДД приведен ниже на первой фотографии.
Технические характеристики
Параметр |
Значение |
Пороговая МЭД срабатывания сигнализации при уровне естественного радиационного фона, равном Ḣ*(10)ф, мкЗв/ч: |
1,05· Ḣ*(10)ф |
Пороговые значения активности источников гамма-излучения, обнаруживаемых монитором, которые соответствуют пороговой МЭД срабатывания сигнализации (с учетом значений гамма-постоянных радионуклидов), указаны ниже:
при контроле железнодорожного транспорта
| Активность источника гамма-излучения, кБк, |
Тип устройства |
241Am |
133Ba |
137Cs |
60Co |
228Th |
УДПС-100 |
6000 |
600 |
700 |
400 |
300 |
УДВГ-100 |
8000 |
3000 |
3350 |
1700 |
1000 |
Ширина проезда между устройствами детектирования (6,2±0,2) м, высота (4±0,2) м от уровня железнодорожного полотна, скорость движения транспорта не более (25±2) км/ч. Вероятность обнаружения приведенных значений не менее 0,5 с достоверностью 95%.
|
при контроле автомобильного транспорта
| Активность источника гамма-излучения, кБк, |
Тип устройства |
241Am |
133Ba |
137Cs |
60Co |
228Th |
УДПС-100 |
2000 |
160 |
200 |
110 |
90 |
УДВГ-100 |
2700 |
800 |
1000 |
470 |
300 |
Ширина проезда между устройствами детектирования (3,0±0,2) м, высота (3,5±0,2) м от уровня дорожного полотна, скорость движения транспорта не более (10±2) км/ч. Вероятность обнаружения приведенных значений не менее 0,5 с достоверностью 95%. |
при контроле пешеходов (контроль с одной стороны)
| Активность источника гамма-излучения, кБк, |
Тип устройства |
241Am |
133Ba |
137Cs |
60Co |
228Th |
УДПС-100 |
1700 |
120 |
150 |
80 |
70 |
УДВГ-100 |
2300 |
600 |
750 |
350 |
240 |
Ширина прохода между устройствами детектирования (1,5±0,1) м, высота (2±0,1) м от уровня дорожного полотна, скорость движения пешехода не более (5±1) км/ч. Вероятность обнаружения приведенных значений не менее 0,5 с достоверностью 95%. |
при контроле пешеходов (двухсторонний контроль)
| Активность источника гамма-излучения, кБк, |
Тип устройства |
241Am |
133Ba |
137Cs |
60Co |
228Th |
УДПС-100 |
160 |
11 |
14 |
8 |
6 |
УДВГ-100 |
220 |
55 |
70 |
35 |
21 |
Ширина прохода между устройствами детектирования (0,7±0,1) м, высота (2±0,1) м от уровня дорожного полотна, скорость движения пешехода не более (5±1) км/ч. Вероятность обнаружения приведенных значений не менее 0,5 с достоверностью 95%. |
|
|
Интенсивность ложных срабатываний Монитора |
Не более одного на тысячу проходов (проездов) через зону контроля |
Диапазон МЭД гамма и нейтронного излучений в котором монитором, в режиме индикатора, осуществляется оценка измеренного значения, мкЗв/ч |
От 0,05 до 50,0 |
Время реакции монитора на появление в зоне контроля источника ионизирующего излучения, имеющего активность, превышающую пороговую, не более |
1 с |
Длина кабеля между устройством детектирования и пультом УСР-04 |
до 1200 м |
Вывод информации: |
|
| графический жидкокристаллический дисплей |
320×240 точек; |
| световая сигнализация |
Блок БС-03; |
| звуковая сигнализация |
Сирена |
Интерфейс связи между составными частями монитора и с системами верхнего уровня |
RS-422 |
Количество точек контроля, которые одновременно могут входить в состав монитора, шт |
От 1 до 15 |
Дополнительные функции |
Режим связи с ПК |
Допустимые условия эксплуатации: |
|
| диапазон рабочих температур |
От минус 40 до +55°С
(ЖКД от минус 15 до +50°С); |
| относительная влажность |
до 98% при 35°С |
|
Питание монитора осуществляется от сети переменного тока напряжением
от 187 до 242 В частотой 50 Гц. |
Гарантийный срок эксплуатации — 2 года. |
Программное обеспечение «Атлант»
Программное обеспечение «Атлант» предусматривает, наряду с организацией автоматического опроса периферийных устройств Монитора и автоматического ведения архива данных, следующие функции:
- вывод на дисплей информации:
- об измеренном значении МЭД гамма — и нейтронного излучений (оценка) в зоне контроля;
- о текущей скорости счета импульсов на выходе блока детектирования соответствующей точки контроля;
- о наличии фактов превышения пороговых уставок;
- о наличии неисправностей в устройствах Монитора, блоках детектирования и каналах связи;
- о численных значениях установленных оператором пороговых уставок и других параметров;
- вывод аудио и визуальных сигналов о возникновении неисправностей и о превышении пороговых уставок в точках контроля;
- вывод обобщенной диагностической информации о состоянии устройств Монитора;
- регистрацию с заданной периодичностью результатов контроля в базе данных, с привязкой ко времени и точке контроля (мониторинг);
- регистрацию в базе данных полного перечня возникающих неисправностей.
Персональный компьютер с установленной на нем программой «Дозор» может выступать в качестве устройства индикации и протоколирования событий, связанных с радиационной обстановкой, происходящих на контролируемой территории.

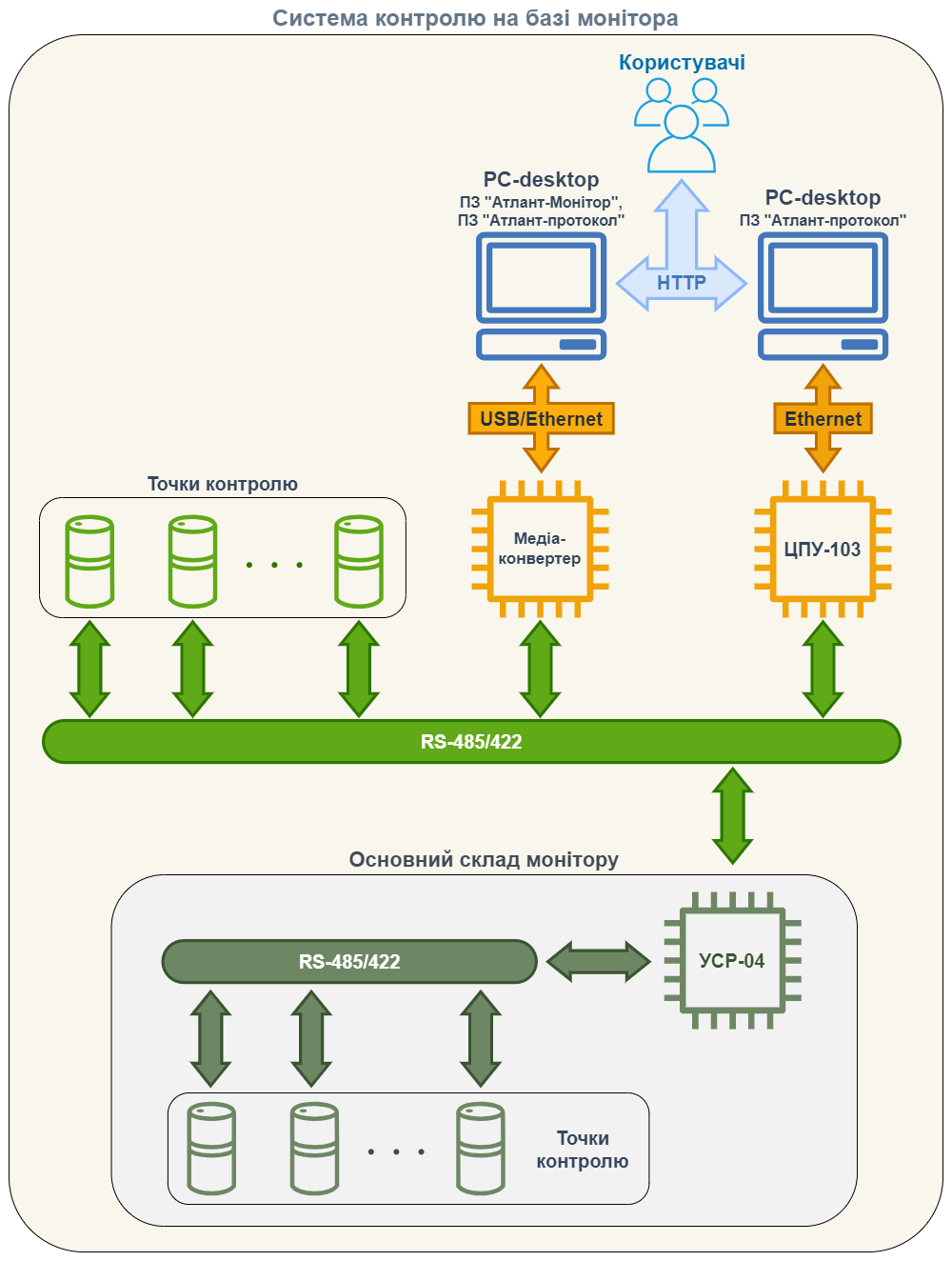

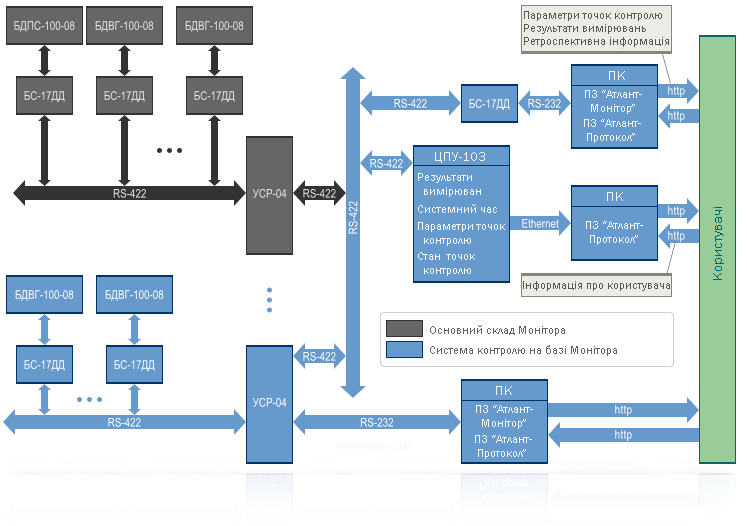

Блок-схема информационных потоков монитора МПС-02 «Дозор»
Состав монитора МПС-02 «Дозор»
Состав монитора «Дозор» определяется потребителем, исходя из объема и вида контроля.
Составные части монитора «Дозор» и их возможное количество в составе указаны в таблице 1.
Таблица 1 — Состав монитора «Дозор»
| Наименование |
Тип |
Количество |
Устройство детектирования |
УДПС-100-ДД (блок детектирования типа БДПС-100-08 плюс блок сопряжения типа БС-17ДД) |
От 1 до 15 |
Устройство детектирования |
УДВГ-100-ДД (блок детектирования типа БДВГ-100-08 плюс блок сопряжения типа БС-17ДД) |
От 1 до 30 (от 1 до 15 БС-17ДД) |
Устройство детектирования |
УДМН-100-ДД (блок детектирования типа БДМН-100-08 плюс блок сопряжения типа БС-17ДД) |
От 1 до 30 (от 1 до 15 БС-17ДД) |
Пульт управления и сигнализации |
УСР-04 |
1 |
Блок сигнализации |
БС-03 |
От 0 до 15 |
Клеммная коробка |
КК-2 |
По необходимости |
Питание монитора осуществляется от сети переменного тока напряжением от 187 до 242 В частотой 50 Гц.
Гарантийный срок эксплуатации — 2 года.
Монитор радиационный МПС-02 с дополнительным блоком детектирования БДМГ-300, в расширение своих функциональных возможностей, может использоваться как стационарный дозиметр с цифровой индикацией показаний и микропроцессорным управлением для измерения МЭД гамма-излучения в месте расположения монитора.
Дополнительные технические характеристики монитора радиационного МПС-02 при совместной работе с блоком детектирования БДМГ-300:
- диапазон измерения МЭД гамма излучения от 0,01 мкЗв/ч до 10 Зв/ч;
- энергетическая зависимость чувствительности относительно энергии 0,662 МэВ в диапазоне 0,05…1,25 МэВ, не более ±25 %;
- погрешность измерения МЭД (Р=0,95), не более ±25 %;
- диапазон энергий регистрируемого гамма — излучения от 0,05 до 3,0 МэВ;
- время установления рабочего режима не более 10 мин;
- нестабильность показаний за время непрерывной работы 24 ч., не более 5 %;
- допускаемая дополнительная погрешность МЭД на каждые 10°С отклонения температуры от 20°С, не более 5 %;
- предусмотрена возможность проведения метрологической поверки блока детектирования на рабочем месте по контрольному источнику ионизирующего излучения с использованием приспособления для установки контрольного источника;
- степень защиты оболочки не хуже IP 54 по ГОСТ 14254-96.
|
|
|
