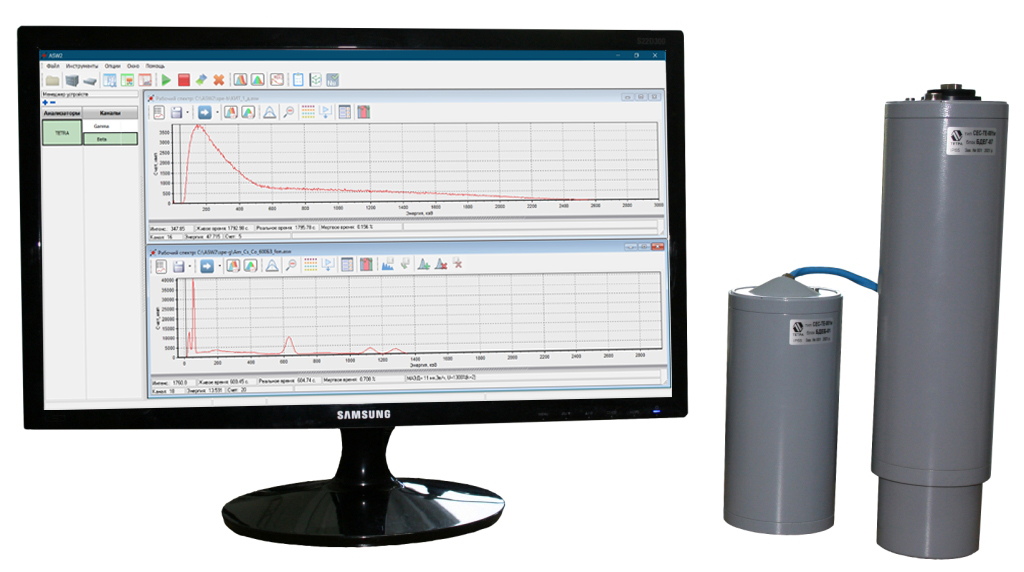

Спектрометр бета-, гамма-випромінювань СЕС-ТЕ-001м
Спектрометр бета-, гамма-випромінювань СЕС-ТЕ-001м

Спектрометр бета-, гамма-випромінювань СЕС-ТЕ-001м

Призначення і принцип дії

Спектрометр призначений для вимірювання активності бета-, гамма-випромінюючих радіонуклідів у зразках, отриманих із проб харчових продуктів, будівельних матеріалів, навколишнього середовища, біологічних об'єктів тощо.

 Сертифікат Сертифікат

Галузь застосування

Спектрометр застосовується як стаціонарний засіб вимірювальної техніки у лабораторіях радіологічного контролю для вимірювання активності радіонуклідів у досліджуваних зразках за наявності відповідних методик виконання вимірювань, атестованих у встановленому порядку.

Особливості

Детектор бета-каналу підключається до детектора гамма-каналу із внутрішнім незалежним двопортовим АЦП. Детектор гамма-каналу з'єднується із входом USB ПЕОМ. Кількість каналів у кожному з портів - 1024.

Спектрометр відповідає вимогам електромагнітної сумісності за: EN 55022:2017; EN 61000-4-2:2009; EN 61000-4-3:2006/A2; EN 61000-4-4:2012; EN 61000-4-5:2014/A1:2017; EN 61000-4-6:2014/AC:2015; EN 61000-4-8:2017; EN 61000-4-11:2014/A1:2017.

Автоматичне врахування густини досліджуваних зразків від 0,2 г/см3 до 2,0 г/см3.

Умови застосування:

  • температура навколишнього середовища від + 10 до + 40°С;
  • атмосферний тиск від 84 до 106,7 кПа;
  • верхнє значення відносної вологості 75% при 30°С та нижчих температурах без конденсації вологи;
  • навколишній фон гамма-випромінювання не більше 0,15 мкЗв/год.

Основні технічні характеристики

Тип детекторів
- бета канал — сцинтиляційна пластмаса Ø70x10 мм
- гамма канал — сцинтилятор NaI(Tl) Ø63x63 мм
- ПШПВ по Cs-137 (662 кэВ) 8%
Діапазон реєстрованих енергій:
- бета-випромінювання 200 кэВ...2400 кэВ
- гамма-випромінювання 100 кэВ...3000 кэВ
Мінімальна вимірювана активність:
- у рахунковому зразку щільністю 1 г/см3 у геометрії «15 см3» за час вимірювання 3600 с (при радіаційному фоні, що не перевищує 0,15 мкЗв/год) для P = 0,95:
  - по Sr-90 - не більше 0,5 Бк/пробу
  - по Cs-137 - не більше 1,6 Бк/пробу
  - по K-40 - не більше 0,9 Бк/пробу
- у рахунковому зразку щільністю 1 г/см3 у геометрії «Марінеллі 1 л» за час вимірювання 3600 с (при радіаційному фоні, що не перевищує 0,15 мкЗв/ч) для Р = 0,95:
  - по K-40 - не більше 40 Бк
  - по Ra-226 - не більше 4 Бк
  - по Th-232 - не більше 3 Бк
  - по Cs-137 - не більше 3 Бк
Межі допустимої основної відносної похибки вимірювання активності радіонуклідів для об'ємної геометрії (Р = 0,95) не перевищують ± 30 %
Інтегральна нелінійність вимірювального тракту, не більше 1 %
Нестабільність градуювальної характеристики за 8 годин безперервної роботи не перевищує ± 0,5 %
Максимальне вхідне статистичне завантаження 104 с-1
Час встановлення робочого режиму спектрометра, не більше 30 хв
Час безперервної роботи спектрометра, не менше 24 год
Електроживлення принтера та ПЕОМ спектрометра здійснюється від однофазної мережі змінного струму
- напругою від 187 до 242 В
- частотою від 49 до 51 Гц
Потужність споживання, не більше 250 ВА
Середнє напрацювання на відмову спектрометра, не менше 20000 год
Середній термін служби спектрометра, не менше 10 років
Габаритні розміри та маса складових частин спектрометра не більше:
- блоку детектування бета-каналу Ø87x250 мм
- свинцевого захисту бета-каналу 220x180x173 мм
- загальна маса бета-каналу 45 кг
- блоку детектування гамма-каналу Ø87x435 мм
- свинцевого захисту гамма-каналу 370x574x710 мм
- загальна маса гамма-каналу 125 кг

Показники призначення

  • За впливом на безпеку атомних станцій (АС) спектрометри відносяться до елементів нормальної експлуатації таких, що не впливають на безпеку АС (згідно НП 306.2.141 клас безпеки 4Н, згідно НП 306.2.202 клас безпеки 4).
  • За перешкодостійкістю згідно з СОУ НАЕК 100 спектрометри належать до групи виконання технічних засобів атомних станцій (ТС АС) призначених для роботи в умовах електромагнітної обстановки легкої жорсткості.

Комплект поставки

Базовий комплект:

За замовленням:

- блок детектування гамма-випромінювання
з кабелем сполучним USB PX0840/B;

- блок детектування бета-випромінювання з кабелем сполучним;

- захист свинцевий гамма-каналу ЗСГ-01;

- захист свинцевий бета-каналу ЗСБ-01;

- сосуди Марінеллі 3...5 шт.;

- пристосування для формування проб;

- контрольний зразок із паспортом;

- кювета вимірювальна 3...5 шт.;

- персональна ЕОМ із встановленим ліцензійним Windows 10;

- контрольний зразок із паспортом;

- принтер А4;

- узгоджені у встановленому порядку методики виконання вимірювань для бета-тракту.

- мережевий фільтр-подовжувач;

- ASW2 (Фінляндія). Програмне забезпечення з індивідуальним ключем доступу та необхідними драйверами;

- формуляр;

- інструкція з експлуатації;

- «ASW». Опис програми. Версія «ASW2»;

- узгоджені у встановленому порядку методики виконання вимірювань для гамма-тракту.
