TETRA_Tuner


Введение

Программа «TETRA_Tuner» (далее — Программа) является частью комплекса программ (TETRA_Checker, TETRA_Tuner и АРМ_Метролога) для настройки различных устройств производства НПП «Тетра». Программа предназначена для автоматического вычисления коэффициентов (К1, К2, К3), используемых в блоках и устройствах детектирования (далее — Устройствах) изготовления НПП «Тетра». Исходные данные для расчета коэффициентов могут быть подготовлены АРМ_Метролога и импортированы TETRA_Tuner, либо подготовлены работой в TETRA_Checker.

Использование Программы и предшествующая использованию подготовка данных подразумевает, что данные измерений были получены уже после расчета и установки значений мертвого времени и коэффициента эффективности регистрации (коэффициента чувствительности, коэффициента пересчета — того переменного коэффициента, который описан в динамических параметрах TETRA_Checker).

Значение мертвого времени берется из эксплуатационной документации (ЭД) и заносится в память устройства до проведения всяких измерений.

В некоторых Устройствах используются два коэффициента — эффективности регистрации (корректирующий коэффициент в окрестности единицы) и пересчета (константа). В таком случае, значение коэффициента пересчета необходимо взять из ЭД. Коэффициент эффективности регистрации предварительно определить, используя одну из двух вышеназванных программ по методике, изложенной в ЭД конкретного устройства.

В том случае, когда в Устройстве используется лишь один коэффициент (пересчета, чувствительности), коэффициент эффективности регистрации для этого Устройства будем считать константой, равной единице.

Установка программы

Комплектность

Программа является свободно распространяемым продуктом. Поставляется совместно с изделиями НПП «Тетра».

Комплект необходимых файлов для установки и работы:

  • инсталляционный файл Setup.exe;
  • это руководство пользователя;
  • краткое руководство по установке и запуску ReadMe.txt.

Требования к системе

Программа предназначена для работы на IBM-совместимых компьютерах в операционных системах семейства Windows., кроме Windows 9Х.

Для нормальной работы программы необходимо наличие следующих компонентов:

  • Microsoft Internet Explorer 4.01 или более поздней версии;

Установка программы

Для установки программы вставьте в считывающее устройство компакт-диск НПП «Тетра». После автоматической загрузки в появившемся окне выберите пункт меню «Программное обеспечение». В списке программ выберите пункт «TETRA_Tuner», затем «Установить». Следуйте указаниям программы установки.

ВНИМАНИЕ. Для установки и удаления Программы необходимо иметь права администратора.

Запуск программы

Для запуска Программы необходимо воспользоваться пиктограммой:

или запустить программу при помощи меню «Пуск»-«Все программы»-«TETRA Software»-«TETRA Tuner 1.3» и выбрать ярлык «TETRA_Tuner».

ВНИМАНИЕ. В Windows NT 4.0/2000/XP необходимо установить уровень пользовательских прав «Полный доступ» для всех пользователей, работающих с Программой на папку и все подпапки, в которых установлена Программа.

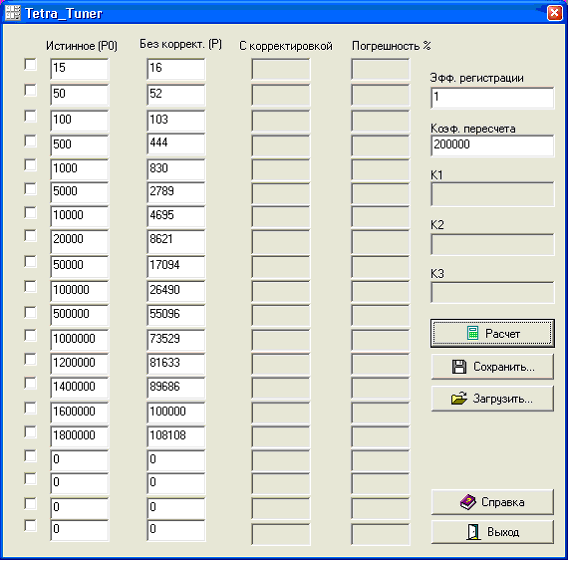

Программа имеет активные и неактивные ячейки, и пять кнопок.

В активные ячейки вносятся данные соответственно «Истинное», «Без коррекции», «Эффективность регистрации», «Коэффициент пересчета».

«Истинное» значение — это та величина, которую должно будет рассчитать Устройство после получения и ввода корректирующих коэффициентов К1, К2, К3.

«Без корректировки» — значение, которое рассчитало Устройство без применения корректирующих коэффициентов.

Значения «Истинное» и соответствующее ему «Без корректировки» вносятся попарно. Допускается заполнение не всех пар ячеек.

Ячейки «Эффективность регистрации» и «Коэффициент пересчета» обязательны для заполнения.

Для удобства ввода значения «Истинное» и «Без корректировки» можно указывать с любым масштабирующим множителем. Например, вместо того, чтобы набирать величину равную 1.5Е-7 Зв/ч (или 0.00000015 Зв/ч), можно указать 0.15, имея в виду величину, выраженную в мкЗв/ч. В этом случае масштабирующий множитель (мк) необходимо будет применить ко всем значениям «Истинное» и «Без корректировки», а также к значениям «Эффективность регистрации» и «Коэффициент пересчета», имея в виду, что эти коэффициенты должны будут соответствовать переводу скорости счета в мощность дозы с учетом выбранного масштабирующего коэффициента.

После внесения всех необходимых данных необходимо выбрать установкой флажков (слева от колонки «Истинное») три пары значений, по которым будет осуществляться расчет коэффициентов. (Подробная информация о выборе необходимых пар значений и количестве измерений приведена в эксплуатационной документации на конкретное Устройство.)

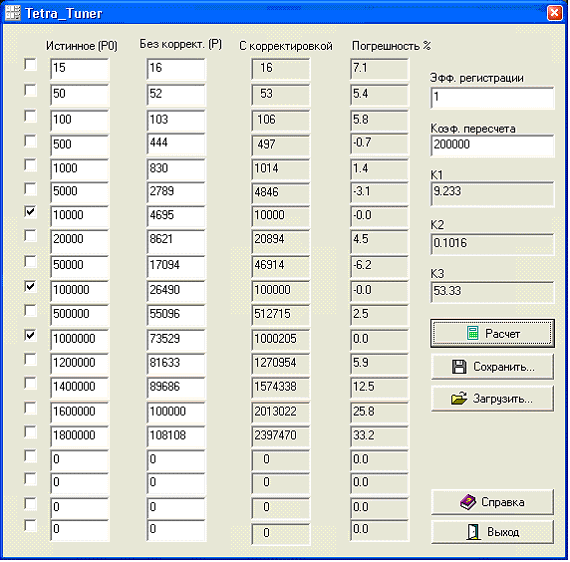

Неактивные ячейки («С корректировкой», «Погрешность», «К1», «К2», «К3») заполняются автоматически после нажатия кнопки «Расчет».

Управляющие кнопки

«Расчет» — выполняется расчет по трём выбранным измерениям, после чего заполняются все неактивные ячейки. Для нахождения оптимальных значений коэффициентов К1, К2, К3 можно их расчет проводить несколько раз по разным наборам значений, сравнивая получаемые погрешности.

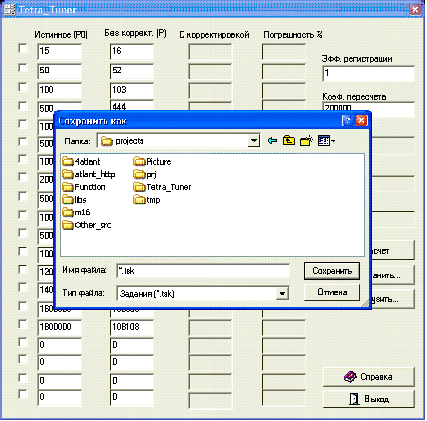

«Сохранить» — выполняется сохранение исходных данных (из активных ячеек) в текстовый файл *.tsk. Для сохранения следует выбрать папку в которой будут хранится *.tsk файлы, задать соответствующее имя текущему файлу затем нажать кнопку «Сохранить».

Формат файла *.tsk такой: первая строка это эффективность регистрации и коэффициент пересчета, затем идут 20 строк с Р0 («Истинное») и Р («Без корректировки») соответственно.

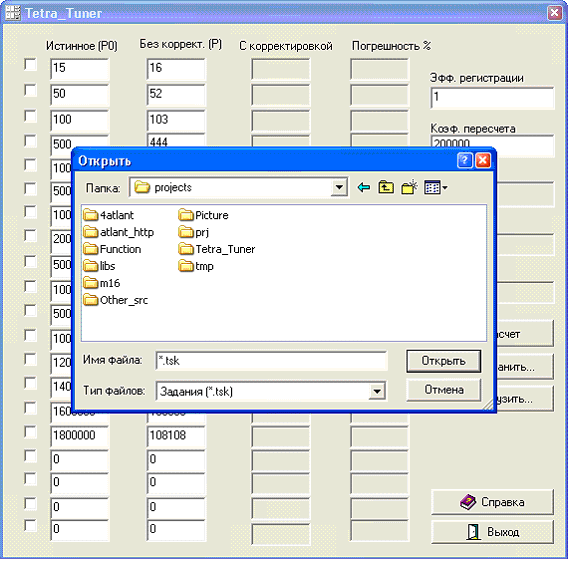

«Загрузить» — кнопка выполняет загрузку исходных данных из текстового файла *.tsk.

Для загрузки следует найти папку, в которой хранятся *.tsk файлы и выбрать соответствующий файл, затем нажать кнопку «Открыть».

«Справка» — кнопка выполняет открытие справочной информации (руководство по эксплуатации программы «TETRA_Tuner»).

«Выход» — кнопка выполняет завершение программы «TETRA_Tuner».

Возможные ошибки при работе

  • Если пользователь выбирает более трёх измерений, то выводится сообщение:

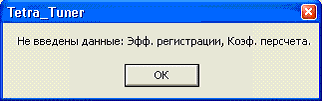

  • Если пользователь не ввёл числовые значения в ячейки «Эффективность регистрации» и «Коэффициент пересчета» то выводится сообщение:

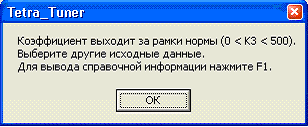

  • Если программа не смогла найти коэффициент К3 в диапазоне от 0 до 500, то выводится сообщение:

Клавиатурные команды

Клавиша Действие
F1  Вызов справки
Alt+F4  Выход из TETRA_Tuner
